SEHO - Vague Powerwave N2

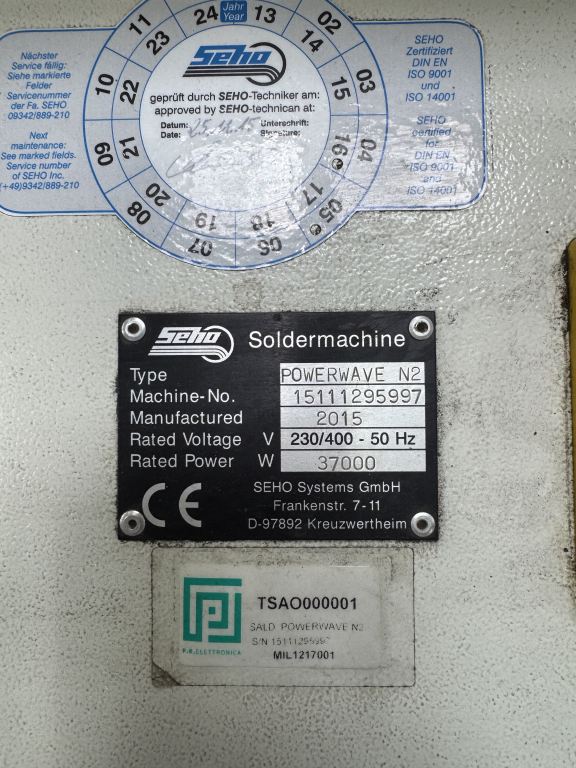

- S/N 15111295997 / Année 2015 - Réhabilitée en 2025
- Dimensions : L 4400 mm x l 1625 mm x H 1410 mm / Poids à vide: 1500 Kg

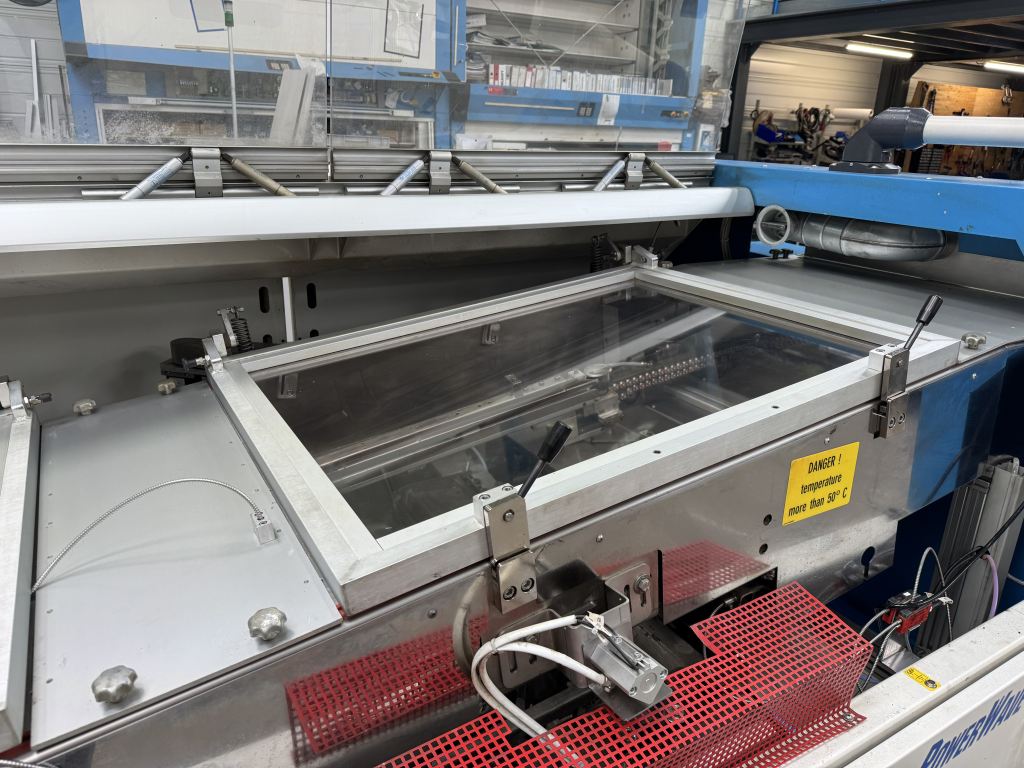

- Vague full tunnel inertée
- Dimensions des cadres: Long. 500 mm x larg. 400 mm

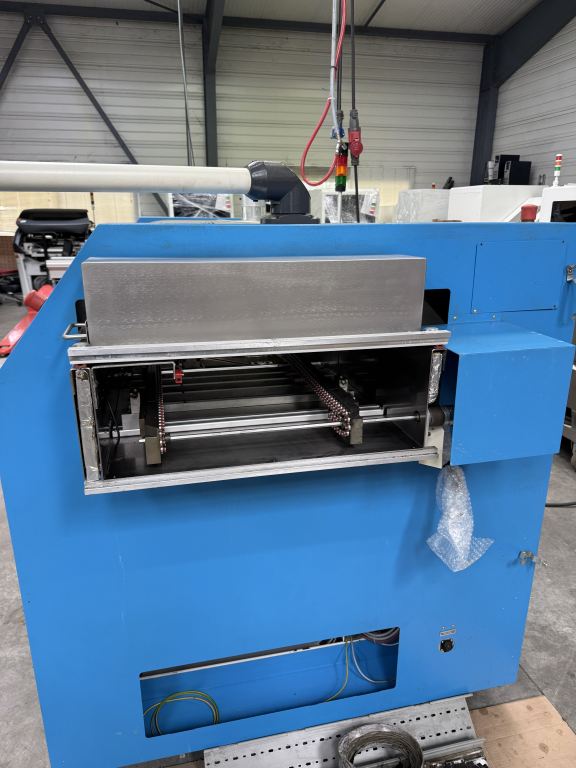

- Système de convoyage gauche vers droite:
=> à rouleaux libres pour cadres sur les zones de fluxage & préchauffage
=> à doigts en L & V sur la zone de process (au dessus du pot)

* Largeur de passage fixe: 400 mm
* Vitesse de convoyage: 0.5 - 2.5 m/min
* Hauteur de convoyage: 940 mm
* Hauteur composants max : 90 mm (?)

- Zone de fluxage:
* Fluxeur spray ATS piloté par servo-moteur
* Réglage du débit via le soft
* Remplissage automatique du système par pompe électrique

Zone de préchauffe:

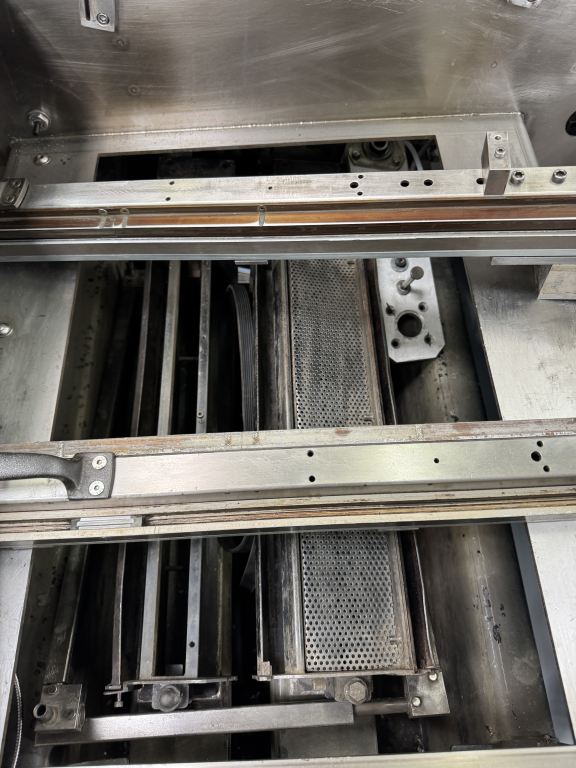

* Préchauffage à tunnel / Longueur préchauffage : 1800 mm
* Nombres de zones : 6 - Largeur 300 mm
* 1 x convection (bottom) - 1 x 10.0 KW
* 4 x IR (bottom )- 3 x 3.0 KW
* 1 x quartz (bottom) -1 x 3.75 KW

- Zone de soudage:
* 1 pot ROHS
* Acier carbone traité céramique
* largeur de buse: 450 mm
* Capacité soudure : 620 Kg (lead freed)
* Puissance électrique: 9.0 KW
* 1 buse CMS EnergyWave 45
* 1 buse laminaire Delta
* Pot extractible sur l'arrière via moteur
* Contrôle du niveau d'alliage dans le pot
* Ajout automatique d'alliage (barres de 1 à 2 Kg)

- Cadres de soudage: en option

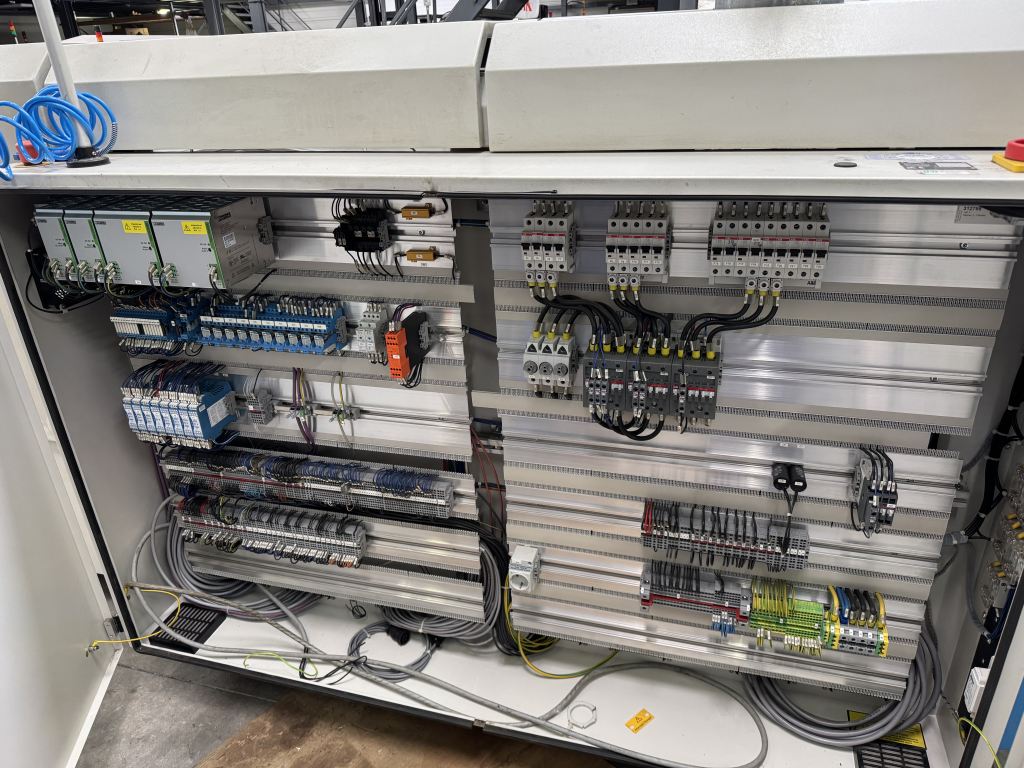

- Gestion par automate
- Interface SMEMA
- Gestion automatique des extractions de fumée
- Système pilotage par automate PCS-747 (écran tactile)
- Écran interface sur bras articulé PCS-747
- Arrêts d'urgence
- Colonne lumineuse 3 couleurs avec alarme sonore

- Utilités:
* Alimentation électrique : 400 Volts / 3PH - 37KW
- Consommation en fonctionnement: 9KW
* Alimentation azote: 6 bars / 12 à 15 m3/heure
- Alimentation air : 6 bars
- Extraction : Diam. 200 mm / 1000 m3/heure
