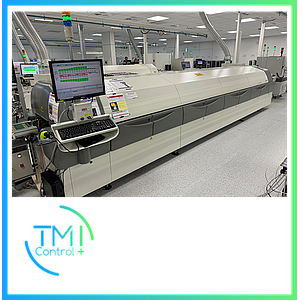

BTU - Four de refusion type Pyramax 98N ROHS
Équipement d'occasion reconditionné

- Année : 2007

- Dimensions (L x l x H) : 4540 x 1524 x 1530 mm

- Convoyeur à chaînes
• Écartement motorisé ajustable par soft
• Longueur picots porte cartes : 5 mm
• Graissage automatique
• Largeur de passage : 51 - 457 mm

- Pas de système d'anti flambage (support central)

- Vitesse convoyeur : de 25 à 152 cm/min
- Sens convoyage : Droite vers Gauche

- Longueur de chauffe : 2500 mm
• 7 zones supérieures
• 7 zones inférieures
- Température maximum : 350°C

- Longueur de refroidissement : 600 mm

- Piège à flux
- Alimentation eau pour piège à flux et refroidissement

- Fonctionnement sous air

- Barrière gazeuse :
• Entrée : 450 mm / Sortie : 450 mm

- Contrôle de température en boucle fermée
- Pression de convection et refroidissement réglable
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture voûte assistée par vérins électrique

- PC et Software sous Windows
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Alimentation air ou azote : 6 bars
- Aspiration : 2 sorties Ø 130 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

Machine X-RAY + AOI 3D X7056-II

- Année de mise en service : 2023
- Heures de fonctionnement : 1500
- X-Ray:
* Tube rayons X fermé
* Tension: 60 - 130 KV
* Intensité: 50 - 300 micro ampères
* Détecteur: a écran plat (FPD), niveau de gris 14 bits
* Résolution: 6 - 30 micro mètre / pixel (selon configuration)
- AOI:
* XM camera technology - Caméra orthogonale:
* Champs de vision: 23 mm x 23 mm
* Résolution: 4.5 micro mètre
* Type de caméra: jusqu'à 9 méga pixels
- Dimension des PCB : largeur 350 mm x longueur 450 mm
- Ajustement automatique de la largeur via le soft
- Clampage pneumatique des PCB
- hauteur de convoyage: 850 mm à 980 mm
- Hauteur maximale sous caméra : 25 mm
- Hauteur maximale sous PCB : 50 mm
- Vitesse d'inspection AOI: jusqu'à 65 cm² / s
- Vitesse d'inspection X-Ray: variable
- Système d'exploitation sous Windows
- Soft : Viscom vVision/EasyPro
- 3 phases / 400 V / 50 Hz, 8 A
- Dimensions machine (L x P x H) : 1493 x 1631 x 2251 mm
- Poids : 2245 Kg

AOI 3D S3088 ultra chrome

- Année: 2019
- Nombre d'heures de fonctionnement: 17 000
- 3D sensor technology:
* Résolution Z: 0.5 micro mètre
* Z-range: up to 30 mm
- Caméra à vision inclinée: 4 mega pixels
- Caméra orthogonale:
* Résolution:10 micro mètres
* Champs de Vision: 50 mm x 50 mm
- Vitesse d'inspection: jusqu'à 65 cm²/s
- Logiciel: Viscom vVision/EasyPro
- Système d'exploitation: Windows
- Convoyeur:
* Convoyeur simple
* Dimensions max du PCB: 508 mm x 508 mm
* Hauteur de convoyage: 850 mm to 950 mm
* Adjustement automatique de la largeur de convoyage
* Clampage pneumatique des cartes
* Dégagement supérieur: 50 mm
* Dégagement inférieur: 45 mm
- Interface Smema
- Puissance électrique: 400 V 3-Ph, 8 amps
- Air comprimé: 6 bars
- Dimensions: l 994 mm x p 1349 mm x H 1565 mm
- Poids: 720 Kg

Machine AOI 3D MV-6E OMNI

- Année de mise en service : 2017
- Heures de fonctionnement : 26000
- Machine haute performance pour inspection 3D
- OMNI-Vision 3D Inspection Technology
- Camera 15 Méga Pixels, CoalXPress Camera Technology
- FOV : 39.04 x 39.04 mm
- Résolution 10 microns
- Dimension des PCB : 50 x 50 mm jusqu'à 460 x 460 mm
- Hauteur maximale sous caméra : 45 mm
- Hauteur maximale sous PCB : 50,8 mm
- Taille minimale des composants : 0402 mm (01005 inches)
- Pas minimal : 0,3 mm
- Vitesse d'inspection : 2,032 mm² / s
- Windows 10 pro 62 bits
- Soft : Mirtec Inspector V5.5.4.0 + SPC 7.0.1 build 86
- 1 phase / 240 V / 50 Hz, 1.1 KW
- Dimensions machine (L x P x H) : 1080 x 1470 x 1500 mm
- Poids : 950 Kg

Année 2019
I Spector Marantz dans un état comme neuf.
Complet avec PC, et dongle.
Version logiciel 6.7.1

Équipement d'occasion reconditionné

- Année : 2014 - S/N PMG-14C
- Dimensions (L x l x H) : 4660 x 1550 x 1530 mm

- Convoyeur à chaînes
. Largeur de passage : 51 - 457 mm
. Ajustement largeur convoyeur motorisé
. Longueur picots porte cartes : 5 mm
. Graissage automatique

- Support central à chaînes
. Ajustement support central motorisé
. Graissage automatique

- Vitesse convoyeur : 25 à 152 cm/min
- Sens de convoyage : Gauche vers Droite

- Longueur de chauffe : 2540 mm
. 8 zones supérieures / 8 zones inférieures
. Température maximum : 350 °C

- Longueur de refroidissement : 610 mm
. Refroidissement supérieur et inférieur par air pulsée

- Piège à flux
. Alimentation eau externe pour piège des flux et refroidissement

- Fonctionnement sous air ou azote
. Barrière gazeuse en entrée - Longueur : 450 mm
. Barrière gazeuse en sortie - Longueur : 450 mm

- Contrôle de température en boucle fermée
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture et fermeture voûte motorisées

- PC et software sous Windows 7
- Écran pour interface opérateur et supervision
- Buzzer pour alarmes
- 4 arrêts d'urgence
- Aspiration : 2 sorties Ø 125 mm - 2 x 470 m3/heure avec registres
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

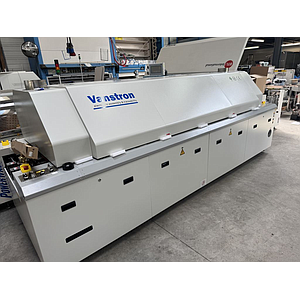

Équipement neuf

- Année : 2025
- Dimensions (L x l x H) : 4100 x 1383 x 1490 mm
- Largeur de passage utile : 65 - 400 mm
- Hauteur de convoyage : 900 mm +/- 20 mm
- Hauteur de passage Dessus et Dessous : 25 mm
- Convoyeur à chaînes
• Ajustement largeur convoyeur motorisé
• Longueur picots porte cartes : 5 mm
• Graissage automatique
- Système de support central à chaîne
- Vitesse convoyeur : de 30 à 200 cm/min
- Sens convoyage : Gauche vers Droite
- Fonctionnement sous air
- Chauffage par convection
• Longueur de chauffe : 2359 mm
• 6 zones supérieures
• 6 zones inférieures
• Température maximum : 300°C
• Vitesse de convection ajustable par soft
- Refroidissement sous air
• 1 zone supérieure
• Vitesse de refroidissement ajustable
- Fonctionnement sous air
- Ouverture voûte motorisée
- Écran plat pour interface opérateur et supervision
- PC de contrôle industriel, Software avec interface réseau Ethernet
• Gestion des mots de passe opérateur
• Contrôle de température en boucle fermée
• Gestion des alarmes
• Horloge de programmation pour arrêt et mise en route de la chauffe
• Gestion chutes de cartes
- Communication SMEMA 2
• 1 cordon SMEMA
- Colonne lumineuse 3 couleurs
- 4 arrêts d’urgence
- Aspiration : 2 sorties
- Alimentation électrique : 400 Volts (3P + N + T)
- Documentations
- Conforme aux normes CE
- Couleur : RAL 9002

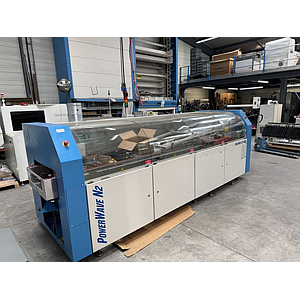

- S/N 15111295997 / Année 2015 - Réhabilitée en 2025
- Dimensions : L 4400 mm x l 1625 mm x H 1410 mm / Poids à vide: 1500 Kg
- Vague full tunnel inertée
- Dimensions des cadres: Long. 500 mm x larg. 400 mm

- Système de convoyage gauche vers droite:
=> à rouleaux libres pour cadres sur les zones de fluxage & préchauffage
=> à doigts en L & V sur la zone de process (au dessus du pot)

* Largeur de passage fixe: 400 mm
* Vitesse de convoyage: 0.5 - 2.5 m/min
* Hauteur de convoyage: 940 mm
* Hauteur composants max : 90 mm (?)

- Zone de fluxage:
* Fluxeur spray ATS piloté par servo-moteur
* Réglage du débit via le soft
* Remplissage automatique du système par pompe électrique

Zone de préchauffe:
* Préchauffage à tunnel / Longueur préchauffage : 1800 mm
* Nombres de zones : 6 - Largeur 300 mm
* 1 x convection (bottom) - 1 x 10.0 KW
* 4 x IR (bottom )- 3 x 3.0 KW
* 1 x quartz (bottom) -1 x 3.75 KW

- Zone de soudage:
* 1 pot ROHS
* Acier carbone traité céramique
* largeur de buse: 450 mm
* Capacité soudure : 620 Kg (lead freed)
* Puissance électrique: 9.0 KW
* 1 buse CMS EnergyWave 45
* 1 buse laminaire Delta
* Pot extractible sur l'arrière via moteur
* Contrôle du niveau d'alliage dans le pot
* Ajout automatique d'alliage (barres de 1 à 2 Kg)

- Cadres de soudage: en option

- Gestion par automate
- Interface SMEMA
- Gestion automatique des extractions de fumée
- Système pilotage par automate PCS-747 (écran tactile)
- Écran interface sur bras articulé PCS-747
- Arrêts d'urgence
- Colonne lumineuse 3 couleurs avec alarme sonore

- Utilités:
* Alimentation électrique : 400 Volts / 3PH - 37KW
- Consommation en fonctionnement: 9KW
* Alimentation azote: 6 bars / 12 à 15 m3/heure
- Alimentation air : 6 bars
- Extraction : Diam. 200 mm / 1000 m3/heure

Équipement de sérigraphie automatique en ligne
Matériel d'occasion, réhabilité en 2024

- Année : 2018
- Dimensions (L x l x H) : 1130 x 1760 x 1370 mm
- Sérigraphie haute vitesse
* Temps de cycle : 8 secondes
- Dimensions des cartes : 510 x 460 mm (sur écran 29 pouces)
- Dimension des cartes : 440 x 350 mm (sur écran 23 pouces avec option clamp extension incluse)
- Taille du pochoir : 29 x 29 pouces
- Monoracle pivotante avec un ajustement de 45 à 65°
- Table aluminium amovible à trous
* Pas 9 mm avec colonnes support
- Livré avec 1 racle + support :
* Largeur 440 mm
- Maintien du pochoir par aspiration empêchant toute déformation du clinquant
- Système SPI intégré (inspection 2D)
- Contrôle par laser de la largeur de pâte restante sur le pochoir
- Système d'aspiration du clinquant (pour éviter l'effet de vague)
- Nettoyage humide avec aspiration : largeur 440 mm
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 4,5 bars

- Année : 2010 (Compteur: 26541 heures sous tension), S/N: 078
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 1 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée" 3DPS
• 1 barillets 8 buses/ Hauteur max composant : 31 mm
- 1 caméra fixe déportée pour composants larges et pas fins

• Réglage largeur convoyeur manuel

- 4 accroches trolleys bande, trolleys chargeur ou séquenceur
- 4 embases fixes pour feeders NT

- 4 magasins buses 20 positions pour buses codées (buses non incluses)

- Support pour plateau JEDEC situé dans la machine (version étendue)

- Interface utilisateur graphique pour commande en face avant
• Support clavier, écran, trackball et joysticks de commande des axes

• Logiciel d’exploitation Europlacer RC-5.15.D2 M15 (DLL 15.D.2.2)
• Licence Windows XP Pro

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T) 32 A
- Alimentation air : 6 bars
- Couleur : RAL 9002

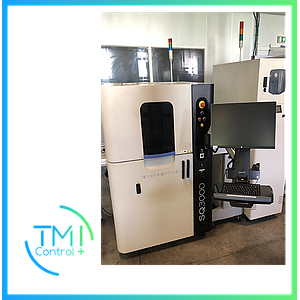

Inspection en ligne 3D AOI
Équipement d'occasion reconditionné

- Année : 2018

- Caméra CMOS résolution 10 microns
- Champ de vision: 36 mm x 30 mm

- Dimensions :
. Largeur : 1110 mm
. Profondeur : 1270 mm
. Hauteur : 2000 mm
- Poids : 860 Kg

- Dimension carte :
. Maximum : 510 x 510 mm (20 x 20 in.)
- Épaisseur carte : 0,3 à 5 mm
- Poids carte maximum : 3 Kg

- Vitesse inspection : 40 cm²/sec
- Taille minimale des composnats: 01005
- Convoyeur pass-thru avec réglage automatique de largeur et système de bridage

- Vision 3D
. Mesure de hauteur, surface, volume
. Enregistrement mesures et détection des courts-circuits
. Composants jusqu’au 01005
- Windows 10 professionnel

- Revue des défauts hors-ligne & programmation aisée
- Alimentation électrique : 230 Volts (1P + N + T)
- Alimentation air : 6 bars
- Conforme aux normes CE

- Année : 2006 - S/N : 061820
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 50 - 450 mm
• Graissage automatique
- Convoyeur tapis à mailles inox
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Chauffage par convection forcée
- Automate de régulation SIEMENS
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø 300 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

- Année : 2007 - S/N : 1958
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 50 - 450 mm
• Graissage automatique
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Chauffage par convection forcée
- Automate de régulation SIEMENS
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø 300 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002
