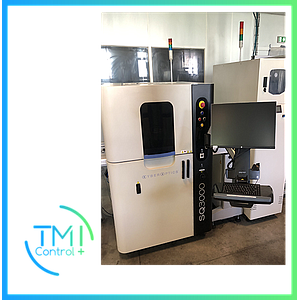

Inspection en ligne 3D AOI & SPI
Équipement d'occasion reconditionné

- Année : 2018

- Caméra CMOS résolution 10 microns
- Champ de vision: 36 mm x 30 mm

- Dimensions :
. Largeur : 1110 mm
. Profondeur : 1270 mm
. Hauteur : 2000 mm
- Poids : 860 Kg

- Dimension carte :
. Maximum : 510 x 510 mm (20 x 20 in.)
- Épaisseur carte : 0,3 à 5 mm
- Poids carte maximum : 3 Kg

- Vitesse inspection : 40 cm²/sec
- Taille minimale des composnats: 01005
- Convoyeur pass-thru avec réglage automatique de largeur et système de bridage

- Vision 3D
. Mesure de hauteur, surface, volume
. Enregistrement mesures et détection des courts-circuits
. Composants jusqu’au 01005

- Revue des défauts hors-ligne & programmation aisée
- Alimentation électrique : 230 Volts (1P + N + T)
- Alimentation air : 6 bars
- Conforme aux normes CE

Machine d'inspection AOI en ligne YSiV12HS2-234

- Année: 2018
- Inspection angulaire 4V
- 5 méthodes d'inspection: luminosité, couleur, forme, infrarouge et laser
- Caméra haute vitesse v2

- Hauteur de convoyage: 950 mm +/- 10 mm
- Sens de convoyage: gauche vers droite
- Ajustement automatique de la largeur de convoyeur
- Taille des PCB: (l) 50 mm x (L) 50 mm jusqu'à (l) 560 mm x (L) 610 mm
- Hauteur maximale des composants: 40 mm

- Interface par écran tactile
- Alimentation de secours (UPS)
- Documentations opérateur & maintenance

- Dimensions machine: (l) 1252 mm x (P) 1497 mm x (H) 1550 mm / Pois 1300 Kg
- Alimentation électrique: 230V triphasé / 50 Hz
- Air comprimé: 5 bars

- AOI 2D
- Année: 2014
- Caméra: 8 M Pixels
- Résolution: 4,75 micro mètre
- Dimensions PCB: 50 mm x 50 mm jusqu’à 355 mm x 355 mm
- Logiciel: Vision 20

Machine AOI 2-D

- Machine de table haute performance pour inspection 2D
- Fonctionnement en ilot
- Camera 5 Méga Pixels, résolution 18.2 microns

- Capacités d'inspection:
* Présence composant
* Polarité
* Offset
* Microbillage
* Composant relevé (tombstone) ou retourné
* Patte lévée

- Dimension des PCB: 50 mm x 50 mm jusqu'à 450 mm x 400 mm
- Hauteur maximale sous caméra: 45 mm
- Hauteur maximale sous PCB: 50.8 mm
- Taille minimale des composants: 0201, pitch 0.4 mm
- Vitesse d'inspection: 3,200 mm² / s
- 1 phase / 240 V / 50 Hz, 1.1 KW
- Dimension machine: l 975 mm x p 1200 mm x H 655 mm / 160 Kg
