- Machine d'inspection AOI en ligne YSiV12HS2-234

- Année 2019 (S/N: XXX), matériel de démonstration utilisé dans le show-room Yamaha à Neuss (Allemagne), état quasi neuf
- Inspection angulaire 4V
- 5 méthodes d'inspection: luminosité, couleur, forme, infrarouge et laser
- Caméra haute vitesse v2 12 Méga Pixels / Résolution 12 micro mètres (à confirmer)

- Hauteur de convoyage: 950 mm +/- 10 mm
- Sens de convoyage: gauche vers droite
- Ajustement automatique de la largeur de convoyeur
- Taille des PCB: (l) 50 mm x (L) 50 mm jusqu'à (l) 560 mm x (L) 610 mm
- Hauteur maximale des composants: 40 mm

- Interface par écran tactile
- Alimentation de secours (UPS)
- Documentations opérateur & maintenance

- Options:
* Crayon pour marquage cartes YSiV-009
=> 2 x marqueurs fins en bleu & rouge
=> 2 marqueurs épais en bleu & rouge
* Laser pour mesure hauteur composants YSiV-015
* Pions support magnétiques (x 10) KLT-M920D-A0
* Kit de calibration YSiV-014

- Dimensions machine: (l) 1252 mm x (P) 1497 mm x (H) 1550 mm / Pois 1300 Kg
- Alimentation électrique: 230V triphasé / 50 Hz
- Air comprimé: 5 bars

- Logiciels:
* KLT-M4920-D0 Logiciel de programmation & inspection hors ligne pour programmation (à confirmer)

YSM20R SV Machine de placement modulaire Premium

- Année 2019, matériel réhabilité en 2022
- Vitesse: 38K composants / heure max, 27K composants / heure IPC
- Taille des PCB max: L 810 mm x l 490 mm
- Dimensions machine: L 1374 mm x l 1857 mm x H 1445 mm
- Poids: 2050 Kg
- Convoyeur: gauche vers droite
- Ajustement automatique de la largeur de convoyage
- Ecran tactile à l'avant, clavier et souris
- 2 cameras de mires + 1 caméra latérale (pour voir les composants par le côté)
- Colonne lumineuse
- Capteur de présence feeders
- Outils de coupe de bande avec poubelle intégrée
- 1 poutre avec 1 tête haute cadence HM

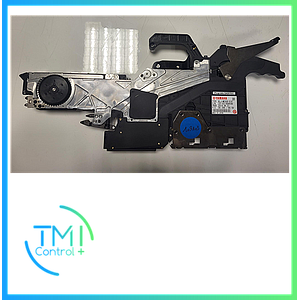

- 70 positions feeders 8mm fixes à l'avant
- 70 positions feeders 8mm fixes à l'arrière
- Tête de report HM 10 buses en ligne incluant:
* Contrôle de la pression de la force de pose
* Caméra à la volée
* Magasin de changement automatique de buses
*- Buses:
* 10 x 301A
* 10 x 302A
* 10 x 303A
* 5 x 304A
* 2 x 307 A
- Pose de composants du 0.3 mm x 0.15 mm jusqu'au 55 mm x 100 mm , H max: 28 mm

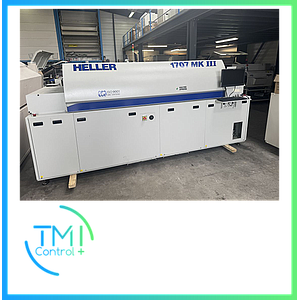

- Année : 2015, matériel d'occasion reconditionné en 2023

- Dimensions :
• Longueur : 6265 mm
• Largeur : 1201 mm
• Hauteur : 1535 mm
* Poids: 1900 Kg

- Convoyeur à chaînes
• Écartement motorisé ajustable par soft
• Longueur picots porte cartes : 3 mm
• Graissage automatique
• Largeur de passage : 45 - 516 mm
* Hauteur libre supérieure/inférieure: +35/-37 mm

- Support "anti-flambage"
* Convoyeur à chaîne rétractable
* Hauteur des picots: 15 mm

- Vitesse convoyeur : de 20 à 200 cm/min
- Sens convoyage : Gauche vers Droite
- Hauteur de convoyage: 820 - 980 mm

- Longueur de chauffe : 3725 mm
• 10 zones supérieures
• 10 zones inférieures
- Température maximum : 350° C

- Refroidissement
• Longueur : 1115 mm
• 3 zones de refroidissement inférieures/supérieures par air pulsée

- Contrôle de température en boucle fermée
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture voûte assistée par vérins électrique

- PC et Software sous Windows
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 2 arrêts d’urgence
- Aspiration : 2 sorties Ø 150 mm - 2 x 400 m3/heure
- Alimentation électrique : 400 Volts (3P + N + T)
- Puissance: 92KW (3 x 80 A)
- Conforme aux normes CE
- Couleur : RAL 9002

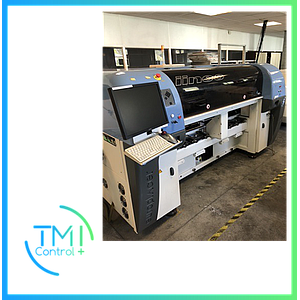

MYDATA MY100LXe14

- Année: 09-09-2011 / S:N: 140297
-Dimension (L x l x H) : 3410x2229x1446mm
- Poids : 1700 KG
- Tête Haute vitesse Hydra (x1)
- Tête Mydas (x1)
- 1 camera Linescan
- 1 caméra SVC (haute résolution seulement)
- 1 caméra PVC 5
- Table T3
- Convoyeurs entrée/sortie situés à l'arrière de la machine (ancienne génération)

-Gamme de composants (Depuis 01005), SOIC, PLCC, TSOP, QFP, BGA, flip chip, odd-shape,
-surface-mount connectors, through-hole components, CSP, CCGA, DPAK,
-Taille des composants min : 0.4 x 0.2 mm (0.016” x 0.008”) (01005)
-Taille des composants max : 56 x 56 x 15 mm (2.20” x 2.20” x 0.59”)
-Poids max des composants : 140 g

Compteur Nb Jours/Heures :
-sous tension : 476 Jours
-Assemblage : 129 jours

Options et version Soft:
- TPSys 4.2.3b
- Electrical two-pole test
- Shared databases
- Hydra
- Electrical measurement
* Fast place sequence
* Hydra large component range
* Use outer slots

Taille Min /Max des PCB: 70x50mm / 443x508mm (T3)

Tête Haute précision - Midas

Installation requise :
-Triphasé AC 6.6 kVA (3 x 2.2 kVA)
-Puissance 1.5 kW (average)
-Tension 3 x 200, 210, 220, 230, 240,
-250 +-10%, Y or Delta
-Air Comprimée : Nul
-Bruits : 65 dBA
-Température ambiante : +18 to +35 °C (65 to 95 °F)
-Hygrométrie : < 95% RH non condensée

SEHO - Four de refusion type FDS MaxiPower 2.1
Equipement d'occasion reconditionné en 2023

- Année : 2006
- Dimensions (L x l x H) : 4650 x 1450 x 1475 mm
- Poids : 2500 Kg
- Transfert de chaleur : 100% par convection forcée
- Ouverture voute par vérin électrique avec sécurité ouverture
- Longueur zone de chauffe active : 2100 mm
. 5 zones de chauffe (haut/bas)
. Température préchauffage max. : 300°C
. Température refusion max. : 350°C
- Temps de stabilisation à température : ≃ 20 min.
- Longueur zone de refroidissement : 1150 mm
. Refroidissement sous air
. Échangeur intégré

- Convoyeur à chaînes à picots
. Longueur picots porte cartes : 3 mm
. Ajustement écartement largeur motorisé
. Sens de convoyage : Gauche vers Droite
. Largeur de passage utile : 10 - 460 mm
. Hauteur de passage dessus cartes : 30 mm
. Hauteur de passage dessous cartes : 15 mm
. Vitesse convoyeur : 0,2 - 2 m/min.

- Support anti-flambage par chaine
. Ajustement écartement largeur et hauteur motorisé

- PC et écran pour interface opérateur
. Gestion par Micro PCS 196
. Horloge programmable
. Nombre de programme : 100

- Extraction : 1 x Ø 200 mm
. Contrôle présence extraction
- Filtres entré et sortie pour condensats
- Extraction max. : 1 x 250 m3/h
- Alimentation air : 8 bars
- Alimentation électrique : 400 Volts (3P+N+T) / 50 KW
- Colonne lumineuse 2 couleurs
- 2 arrêts urgences face avant
- Sectionneur principal
- Communication SMEMA 2
- Couleur : RAL 9002
- Conforme aux normes CE

- Sérigraphie automatique en ligne
- Année: 2003
- Écrans 23 x 23 ou 29 x 29 pouces
- Taille des PCB: 80 x 50 mm jusqu’à 460 x 460 mm
- Système de vision Eva
- Système de nettoyage humide avec aspiration

- AOI 2D
- Année: 2014
- Caméra: 8 M Pixels
- Résolution: 4,75 micro mètre
- Dimensions PCB: 50 mm x 50 mm jusqu’à 355 mm x 355 mm
- Logiciel: Vision 20

- Étuve positive 1000 litres
- 3 clayettes
- Température maximale 200°C
- Année: 2012
- Tout inox
- 400V tri + T + N
- Puissance: 12KW

- Année 207
- Compteur de production: 14 860 heures
- 1 poutre:
* Tête MNLA avec 4 buses
* Tête FMLA avec 1 buse
- Cadence maximale: 12.5K CPH
- Taille des composants: 01005 jusqu'à 20mm² ou 26.5x11mm
- Taille maximale des PCBs: 406.4 mm x 355.6 mm
- Hauteur maximale des composants: 20 mm

- Système d'exploitation Windows NT

- Chariot frontal (40 positions feeders 8 mm)
- Chariot arrière (40 positions feeders 8 mm)

- Buses (jeu complet) incluses

En option:

- Chargeur de plateau TR6SNR
- Feeders: 8/12/16/32/44 mm
- Feeder sticks

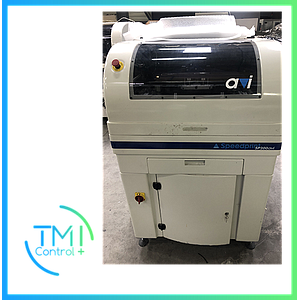

SPEED PRINT - Sérigraphie AVI200

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2007 / S/N: 105
- Dimensions : 1008 x 1275 x 2081 mm (avec colonne lumineuse)
- Poids : 500 Kg
- Dimensions maximales des cartes : 450 x 400 mm
- Dimensions minimum des cartes : 25 x 50 mm
- Épaisseur des cartes : 0.4 à 5 mm
- Nettoyage humide avec aspiration (pompe incluse)
- Système d'alignement par caméra analogique (mires automatiques)
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage ajustable: 1 - 20 Kg
- Vitesse de raclage : 5 - 520 mm/sec
- Fourniture de 10 colonnettes magnétiques
- Un jeu de raclettes inox largeur 320 mm
- Sens de convoyage: gauche vers droite
- Taille maximale de l’écran : 584 x 584 mm (23 x 23 pouces)
- Support de cadre réglable en largeur
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Soft version : V6.5.4
- Écran pour interface opérateur avec clavier & track ball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
- Fourniture de la documentation constructeur

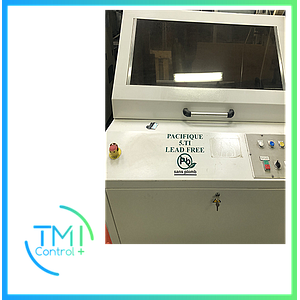

VAGUES SERVICES - Vague à souder type PACIFIQUE 5.TI ROHS
Équipement d'occasion reconditionné

- Année 2006
- N° de série : P5.02TI
- Dimensions (L x l x H) : 2400 x 1580 x 1600 mm
- Largeur de passage max : 500 mm
- Poids : 2100 Kg

- Fluxeur spray à balayage
. Contrôle de la zone à traiter
. Bac inox porte bidon de flux
. Contrôle et détection du flux dans bidon

- Convoyeur à chaines inox pour cadres
. Tendeurs de chaines automatique
. Élévation pneumatique du convoyeur pour sortie pot
. Extension entrée convoyeur de 210 mm pour entrée cartes
. Extension sortie convoyeur de 410 mm pour sortie cartes

- Préchauffage quartz à tunnel
. Nombre de zone : 3
. Puissance de chaque zone : 4 KW
. Longueur préchauffage : 1000 mm
. Puissance totale : 12 KW
. Protection par vitrocéramique

- Pot titane capacité soudure : 400 Kg
. Puissance : 12 KW
.1 buse CMS titane multi-jets 4 rangées 440 mm de large
.1 buse laminaire titane 440 mm de large
. 1 panier à scories titane
. Contrôle niveau d'étain
. Sortie pot manuel sur chaine arrière
. Refroidissement sous air roulements axes
. Pré-équipé azote

- Gestion par automate Télémécanique Modicon TSX Micro
. Pupitre commande opérateur type Magelis
- Gestion température bain par régulateur WEST 6100+

- 2 arrêts d’urgence
- Sectionneur principale
- Colonne lumineuse 3 couleurs avec buzzer
- 2 extractions Ø 160 mm
- Alimentation électrique : 400 Volts (3P + T)
- Alimentation air : 6 bars
- Puissance : 25 KVA
- Couleur : RAL 9002
- Conforme aux normes CE
- Documentations

- Convoyeur d'entrée cadres à avance manuelle
. Structure profilés aluminium
. Longueur : 1250 mm

- Convoyeur de sortie gravitaire pour cadre
. Structure profilés aluminium
. Longueur : 1500 mm

Machine AOI 2-D

- Machine de table haute performance pour inspection 2D
- Fonctionnement en ilot
- Camera 5 Méga Pixels, résolution 18.2 microns

- Capacités d'inspection:
* Présence composant
* Polarité
* Offset
* Microbillage
* Composant relevé (tombstone) ou retourné
* Patte lévée

- Dimension des PCB: 50 mm x 50 mm jusqu'à 450 mm x 400 mm
- Hauteur maximale sous caméra: 45 mm
- Hauteur maximale sous PCB: 50.8 mm
- Taille minimale des composants: 0201, pitch 0.4 mm
- Vitesse d'inspection: 3,200 mm² / s
- 1 phase / 240 V / 50 Hz, 1.1 KW
- Dimension machine: l 975 mm x p 1200 mm x H 655 mm / 160 Kg

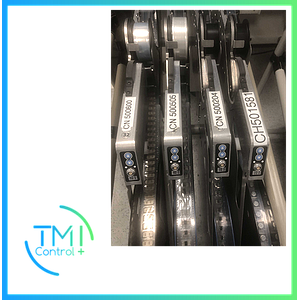

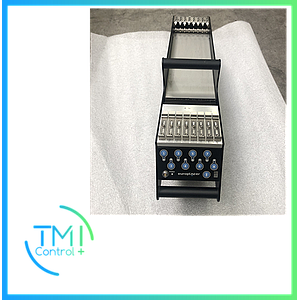

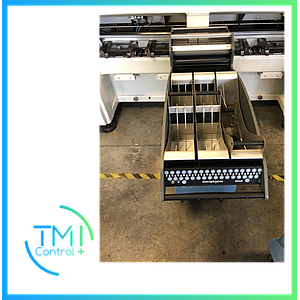

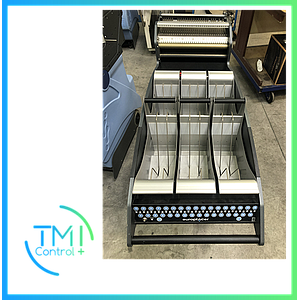

Trolley intelligent IIcard E113469

- Année 2015
- Equipement fonctionnel testé sur machine
- Chargement & changement rapide
- Préparation hors ligne dans les paniers
- 33 positions 8 mm
- Pré équipé pour composants 01005
- Accepte des bobines en 4 mm, 8 mm, 12 mm, 16 mm & 24 mm
- Equipé de 3 paniers pour bobines 180 mm ou 330 mm
- Compatible avec toutes les machines Europlacer Iineo, Iineo+ & Atome (MAJ soft éventuellement requise)
- Version soft installée : 6.0
- Dimensions: 0.35 x 0.90 x 0.98 m (lxPxH)
- Poids nu : 70 kg

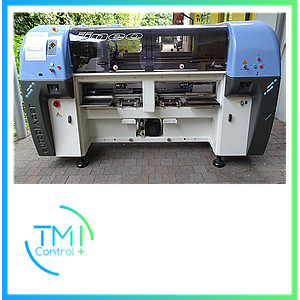

EUROPLACER - Robot de placement CMS type iineo 2
Équipement d'occasion reconditionné

- Année : 2016 (26047 heures)
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impérial) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 2 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants
• 2 barillets 8 buses/ Hauteur max composant : 31 mm
. Système 3DPS

• Réglage largeur convoyeur manuel

- 8 accroches trolleys bande, trolleys chargeur ou séquenceur

- 6 x magasins buses 20 positions pour buses codées (buses non incluses)

- Support "grande dimension" pour plateau JEDEC situé dans la machine

- Interface utilisateur graphique pour commande en face avant &arrière
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.16 B1M12
• Licence Windows 7

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002
