Équipement d'occasion reconditionné

- Année : 2013 (29,897 heures sous tension) - S/N : 173
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 2 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée"
• 2 barillets 8 buses/ Hauteur max composant : 31 mm
. Système 3DPS

• Réglage largeur convoyeur manuel

- 6 accroches trolleys bande, trolleys chargeur ou séquenceur
- 2 accroches fixes pour feeder NT

- 4 x magasins buses 20 positions pour buses codées (buses non incluses)

- Interface utilisateur graphique pour commande en face avant
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.15
• Licence Windows XP

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

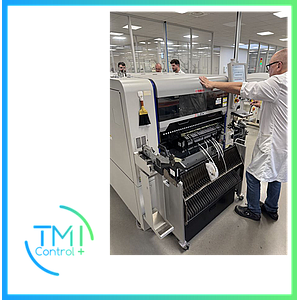

YSM20R SV Machine de placement modulaire Premium

- Année 2019, matériel réhabilité en 2022
- Vitesse: 38K composants / heure max, 27K composants / heure IPC
- Taille des PCB max: L 810 mm x l 490 mm
- Dimensions machine: L 1374 mm x l 1857 mm x H 1445 mm
- Poids: 2050 Kg
- Convoyeur: gauche vers droite
- Ajustement automatique de la largeur de convoyage
- Ecran tactile à l'avant, clavier et souris
- 2 cameras de mires + 1 caméra latérale (pour voir les composants par le côté)
- Colonne lumineuse
- Capteur de présence feeders
- Outils de coupe de bande avec poubelle intégrée
- 1 poutre avec 1 tête haute cadence HM
- 70 positions feeders 8mm fixes à l'avant
- 70 positions feeders 8mm fixes à l'arrière
- Tête de report HM 10 buses en ligne incluant:
* Contrôle de la pression de la force de pose
* Caméra à la volée
* Magasin de changement automatique de buses
*- Buses:
* 10 x 301A
* 10 x 302A
* 10 x 303A
* 5 x 304A
* 2 x 307 A
- Pose de composants du 0.3 mm x 0.15 mm jusqu'au 55 mm x 100 mm , H max: 28 mm

MYDATA MY100LXe14

- Année: 09-09-2011 / S:N: 140297
-Dimension (L x l x H) : 3410x2229x1446mm
- Poids : 1700 KG
- Tête Haute vitesse Hydra (x1)
- Tête Mydas (x1)
- 1 camera Linescan
- 1 caméra SVC (haute résolution seulement)
- 1 caméra PVC 5
- Table T3
- Convoyeurs entrée/sortie situés à l'arrière de la machine (ancienne génération)

-Gamme de composants (Depuis 01005), SOIC, PLCC, TSOP, QFP, BGA, flip chip, odd-shape,
-surface-mount connectors, through-hole components, CSP, CCGA, DPAK,
-Taille des composants min : 0.4 x 0.2 mm (0.016” x 0.008”) (01005)
-Taille des composants max : 56 x 56 x 15 mm (2.20” x 2.20” x 0.59”)
-Poids max des composants : 140 g

Compteur Nb Jours/Heures :
-sous tension : 476 Jours
-Assemblage : 129 jours

Options et version Soft:
- TPSys 4.2.3b
- Electrical two-pole test
- Shared databases
- Hydra
- Electrical measurement
* Fast place sequence
* Hydra large component range
* Use outer slots

Taille Min /Max des PCB: 70x50mm / 443x508mm (T3)

Tête Haute précision - Midas

Installation requise :
-Triphasé AC 6.6 kVA (3 x 2.2 kVA)
-Puissance 1.5 kW (average)
-Tension 3 x 200, 210, 220, 230, 240,
-250 +-10%, Y or Delta
-Air Comprimée : Nul
-Bruits : 65 dBA
-Température ambiante : +18 to +35 °C (65 to 95 °F)
-Hygrométrie : < 95% RH non condensée

- Année 207
- Compteur de production: 14 860 heures
- 1 poutre:
* Tête MNLA avec 4 buses
* Tête FMLA avec 1 buse
- Cadence maximale: 12.5K CPH
- Taille des composants: 01005 jusqu'à 20mm² ou 26.5x11mm
- Taille maximale des PCBs: 406.4 mm x 355.6 mm
- Hauteur maximale des composants: 20 mm

- Système d'exploitation Windows NT

- Chariot frontal (40 positions feeders 8 mm)
- Chariot arrière (40 positions feeders 8 mm)

- Buses (jeu complet) incluses

En option:

- Chargeur de plateau TR6SNR
- Feeders: 8/12/16/32/44 mm
- Feeder sticks

EUROPLACER - Robot de placement CMS type iineo 2
Équipement d'occasion reconditionné

- Année : 2016 (26047 heures)
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impérial) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 2 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants
• 2 barillets 8 buses/ Hauteur max composant : 31 mm
. Système 3DPS

• Réglage largeur convoyeur manuel

- 8 accroches trolleys bande, trolleys chargeur ou séquenceur

- 6 x magasins buses 20 positions pour buses codées (buses non incluses)

- Support "grande dimension" pour plateau JEDEC situé dans la machine

- Interface utilisateur graphique pour commande en face avant &arrière
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.16 B1M12
• Licence Windows 7

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

EUROPLACER - Robot de placement CMS type iineo 2
Équipement d'occasion reconditionné

- Année : 2014 (36112heures)
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 2 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée"
• 2 barillets 8 buses/ Hauteur max composant : 31 mm
. Système 3DPS

• Réglage largeur convoyeur manuel

- 8 accroches trolleys bande, trolleys chargeur ou séquenceur

- 4 x magasins buses 20 positions pour buses codées (buses non incluses)
- 1 x magasin buses spéciales/grippers (4 positions) (buses spéciales/grippers non fournis)

- Support pour plateau JEDEC situé dans la machine

- Interface utilisateur graphique pour commande en face avant &arrière
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.16 B1M12
• Licence Windows 7

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

[S/N: 061] EUROPLACER - Robot de placement CMS type Xpress 25 (105803)
Équipement d'occasion reconditionné

- Année : 2005
- Compteur : 33.266 heures
- Dimensions (L x l x H) : 1600 x 2000 x 1620 mm
- 2 poutres équipées chacune d'une tête revolver 8 buses
=> 1 poutre HS non fonctionnelle, la machine devient l'équivalent d'une XPress 15
- 2 magasins buses 24 positions (buses non incluses)
- 2 accroches trolleys (66 positions feeders 8 mm)
- 1 support fixe 6 feeders
- Convoyeur à courroies plates antistatique
. Bandes porteuses 5 mm de large
- Hauteur convoyage : 900 mm +/- 50 mm
- 4 pieds réglables
- Système 3DPS compensation automatique de hauteur de report
- Système de recentrage Full-Vision par caméra numérique sans contact
- Dimensions max. des cartes : 500 x 400 mm
- Type de boitiers : du 0402 jusqu’au boitier 50 x 50 mm
- Hauteur max. des composants : 12 mm
- Vitesse maximale théorique : 25.000 composants / heure
- PC et Software sous Windows XP / Version RC5.15
- Écran et clavier pour interface opérateur sur bras pivotant
- Communication SMEMA 2
- 1 cordon de communication
- 1 sectionneur / 2 arrêts d'urgence
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

[S/N : 038] EUROPLACER - Robot de placement CMS type Xpress 25 (105801)
Équipement d'occasion reconditionné

- Année : 2005
- Compteur : 18.980 heures
- Dimensions (L x l x H) : 1600 x 2000 x 1620 mm
- 2 poutres équipées chacune d'une tête revolver 8 buses
- 2 magasins buses équipés de 24 buses
- 2 accroches trolleys (66 positions feeders 8 mm)
- 2 supports fixes 6 feeders
- Convoyeur à courroies plates ESD
. Bandes porteuses 5 mm de large
- Hauteur de convoyage : 900 mm +/- 50 mm
- 4 pieds réglables
- Système 3DPS compensation automatique de hauteur de report
- Système de recentrage Full-Vision par caméra numérique sans contact
- Dimensions max. des cartes : 500 x 400 mm
- Type de boitiers : du 0402 jusqu’au boitier 50 x 50 mm
- Hauteur max. des composants : 12 mm
- Vitesse maximale théorique : 25.000 composants / heure
- PC et Software sous Windows XP / Version RC5.15
- Écran et clavier pour interface opérateur sur bras pivotant
- Communication SMEMA 2
- 1 cordon de communication
- 1 sectionneur / 2 arrêts d'urgence
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

EUROPLACER - Xpress 10 rétrofité 15
Robot de placement CMS d'occasion reconditionné

- Année 2004
- Compteur: 52.530 heures
- Tête 8 buses
- 1 chargeur automatique 24 buses
- Système 3DPS compensation automatique de hauteur de report
- Système de recentrage Full-Vision par caméra numérique sans contact
- Dimensions max. des cartes : 500 mm x 400 mm
- Type de boitiers : du 0402 jusqu’au boitier 50 x 50 mm, hauteur max. 12mm
- Vitesse maximale théorique: 10.000 composants / heure
- Software sous Windows XP
- Version RC5.15
- 2 accroches trolleys (66 positions feeders 8mm)
- 1 support fixe 6 feeders
- Alimentation électrique : 400 Volts (3P + N + T)
- Alimentation air : 6 bars
- RAL 9002
