- Année : 2006 - S/N : 061820
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 51 - 457 mm
- Convoyeur tapis à mailles inox
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø X mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

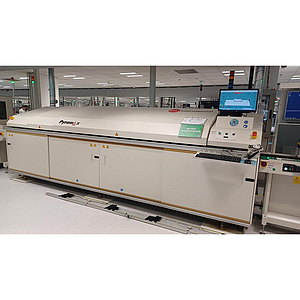

X5 ROHSBTU - Four de refusion type Pyramax 150N X5 ROHS
Équipement d'occasion reconditionné

- Année : 2006
- Dimensions (L x l x H) : 6474 x 1524 x 1530 mm
- Convoyeur à chaînes
• Écartement motorisé ajustable par soft
• Longueur picots porte cartes : 5 mm
• Graissage automatique
• Largeur de passage : 51 - 457 mm
- Vitesse convoyeur : de 25 à 152 cm/min
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 3810 mm
• 10 zones supérieures
• 10 zones inférieures
- Température maximum : 350°C
- Longueur de refroidissement : 1219 mm
• 2 zones supérieures
- Piège à flux
- Entrée alimentation eau pour piège à flux et refroidissement
- Fonctionnement sous air ou sous azote
- Barrière gazeuse :
• Entrée : 450 mm / Sortie : 450 mm
- Contrôle de température en boucle fermée
- Pression de convection et refroidissement réglable
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture voûte assistée par vérins électrique
- Onduleur pour PC et convoyeur
- PC et Software sous Windows XP
- Système KIC pour vérification process avec son data pack
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Alimentation air ou azote : 6 bars
- Aspiration : 2 sorties Ø 130 mm
. Contrôle aspiration
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

SMT - Reflow oven type Quattro Peak L N2
Refurbished equipment in 2023

Vintage : 2007
S/N : 1337-611-0407

- Oven equipped with a nitrogen inerting system
- Weight : 2500 Kg
- Heat transfer : 100% full convection
- Electric vault opener
- Process area length : 4925 mm
- Heated tunnel lenght : 3439 mm
- Active convection zone : 3011 mm
. 6 top and bottom heat zones
. Max preaheat température : 300°C
. Max reflow température : 350°C
- Warm-up time : ≃ 30 min.
- Cooling lenght : 1752 mm
. 2 top cooling zones
. Internal heat exchanger for cooling

- Pin chain conveyor
. Pin length : 3 mm
. Automatic conveyor width adjustment
. Automatic oiling
. Transfert direction : left to right
. Usable width : 10 - 460 mm
. Allowable components clearance : 30 mm above below
. Conveyor speed : 0,2 - 3 m/min.

- Central support with trapezoidal support chain
. Automatic oiling
. Automatic position and height adjustment

- SIGMATEK Industrial PC
- Operator interface : 15'' color touchscreen on articulated support
- Exaust : 1 x Ø 153 mm
- Max exaust : 1 x 800 m3/h
- Air or nitrogen supply : 8 bars
- Nitrogen consumption in process : 9 to 13 m3/h
- Power supply : 400 Volts (3P+N+T) / 110 A / 75 KW
- Consumption in process : ≃ 12 KW/h
- 3 color light column with buzzer
- 2 emergency stops on the front
- Main power on the back
- Color : ESD RAL 7035
- SMEMA 2 communication
- Complies with CE standard

BTU - Reflow oven type PYRAMAX 100N ROHS
Refurbished used equipment

- Vintage : 2014 - S/N PMG-14C
- Dimension : (L x W X H) : 4660 x 1550 x 1530 mm

- Pin chain conveyor
• Conveyor width : 51 - 457 mm
• Motorized conveyor width ajustment
• Board supporting pins lenght : 5 mm
• Automatic greasing system

- Central support chain
• Positioning motorized central support
• Automatic greassing system

- Conveyor speed : 25 to 152 cm/min
- Conveyor direction : Left to Right

- Heating length : 2540 mm
• 8 upper (top) zones / 8 lower (bottom) zones
• Max. heating temperature : 350°C

- Cooling zone length : 610 mm
• Top and bottom cooling by forced air

- Flux management with trap system
• External water supply for flow trap and cooling

- Operating under azote or air
• Gas barrier inlet - Lenght : 450 mm
• Gas barrier outlet - Lenght : 450 mm

- Closed Loop convection control
- Board counter
- Hight and low alarm management
- Limitation of absorbed power at start-up
- Opening and closing motorized vault

- PC & software under Windows 7
- Operator screen for supervision with friendly interface
- Alarme buzzer
- 4 emergency stop
- Exhaust : 2 output Ø 125 mm - 2 x 470 m3/h with registers
- Power inlet : 400 Volts (3P + N + T)
- Inlet air or azote : 6 bars
- CE certificates
- Color : RAL 9002
