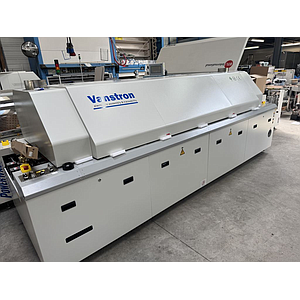

SMT - Four de refusion type Quattro Peak L Plus N2
Équipement d'occasion reconditionné

- Année : 2016 - Réhabilité en 2019
- Système d'inertage sous azote
- Dimensions (L x l x H) : 7311 x 1435 x 1765 mm
- Poids : 3300 KG
- Hauteur de convoyage : 950 mm +/- 20 mm

- Transfert de chaleur : 100% par convection forcée
- Ouverture voute par vérins électrique avec sécurité ouverture
- Longueur zone de process : 6989,5 mm
- Longueur totale de la zone de chauffe : 4167 mm
- Longueur zone de chauffe active : 3630,5 mm
. 5 zones de préchauffage (haut/bas) / 3 zones de refusion (haut/bas)
. Température préchauffage max. : 300°C
. Température refusion max. : 350°C
- Longueur de zone de refroidissement : 2822,5 mm
. 4 zones de refroidissement (haut)
. Système de refroidissement par groupe froid intégré

- Convoyeur à chaînes
. Ajustement écartement automatique
. Graissage automatique
. Sens de convoyage : Gauche vers Droite
. Largeur de passage utile : 60 - 510 mm
. Longueur picots porte cartes : 3 mm
. Hauteur de passage dessus/dessous cartes : 30 mm
. Vitesse convoyeur : 0,2 - 3 m/min.

- Support anti-flambage par chaine à supports trapézoïdaux
. Graissage automatique
. Ajustement écartement et hauteur automatique

- Options :
. Contrôle et gestion vitesse moteurs convection
. Comptage de cartes
. Refroidissement accéléré pour changement de profil rapide
. Gestion et contrôle intelligent d'apport d'azote via Soft et sonde Lambda
. Système de piégeage des flux en entrée
. Système de piégeage des flux par pyrolyse dans la zone de process (système ABS SMT)
. Système de piégeage des flux multizones au refroidissement via filtres interchangeables
. Données de gestion graphique
. Démarrage progressif (limitation de puissance au démarrage)

- PC industriel SIGMATEK
- Interface opérateur : écran couleur tactile 15'' sur potence articulée

- Extraction : 1 x Ø 200 mm avec registre
- Extraction max. : 1 x 800 m3/h
- Alimentation azote : 8 bars
. Consommation azote : 9 à 15 m3/h
- Alimentation électrique : 400 Volts (3P+N+T) / 155 A / 105 KW
. Consommation en fonctionnement : ≃ 12 KW/h
- Colonne lumineuse 3 couleurs avec buzzer
- 2 arrêts urgences face avant
- Sectionneur principal sur l'arrière
- Couleur : RAL 7035 ESD
- Communication SMEMA
- Conforme aux normes CE

Vague à souder Vitronics SOLTEC Delta Wave modèle 6622CC
Équipement d'occasion reconditionné

- Année 2005 / n° 0508777901
- Dimensions L x l x H : 3472 x 1294 x 1530 mm
- Largeur de passage max : 460 mm
- Poids : 2300 KG

- Fluxeur spray

- Convoyeur à doigts titane mixtes ’’V’’ et ‘’L’’ épaisseur 2 mm
- Convoyeur pour cadres ou cartes
- Nettoyage des doigts automatique
- Anticrash entrée et sortie (protection électrique des doigts)

- Tunnel de préchauffage à ouverture supérieure
- Longueur préchauffage : 1800 mm
- 3 préchauffes : 1 calrod / 1 convectif / 1 IR

- 1 pot titane neuf équipé :
• 1 panier à scories titane
• Capacité soudure : 500 KG / Puissance : 12 KW / 6 résistances de 2 KW
• 1 Buse CMS titane multi-jets 4 rangées 450 mm de large
• 1 Buse laminaire titane 450 mm de large

- Sortie pot et élévation pot électrique
- Alimentation automatique d’étain

- Gestion par automate
- Système pilotage PC sous Windows XP

- 4 arrêts d’urgence / colonne lumineuse 3 couleurs avec buzzer
- 2 extractions Ø 160 mm

- Alimentation électrique : 400 Volts (3P + T) / Alimentation air : 6 bars
- Puissance : 48,5 KVA
- Couleur : RAL 9002

DEK – Sérigraphie type Horizon 03ix
Équipement d'occasion reconditionné

- Équipement de sérigraphie automatique en ligne
- Année : 2014 - S/N : 309281
- Dimensions : 1314 x 1601 x 1486 mm
- Poids : 760 Kg
- Dimensions maximum des cartes : 508,5 x 508,5 mm
- Dimensions minimum des cartes : 50 x 40,5 mm
- Épaisseur des cartes : 0.2 à 6 mm
- Nettoyage humide avec aspiration modèle " Blue Unit " programmable (pompe incluse)
- Système d'alignement à caméra digital graphite
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage contrôlée par logiciel : 0 - 20 Kg
- Vitesse de raclage : 2 - 300 mm/sec
- Un jeu de raclettes inox (longueur à définir)
- Caméra Hawkeye 750 avec option 2D
- Sens de convoyage configurable
- Taille maximale de l’écran : 736 x 736 mm (29 x 29 pouces)
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP09SP08
- Écran pour interface opérateur
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 8 bars
- Conforme aux normes CE

DEK - Horizon 03ix
Équipement de sérigraphie d'occasion reconditionné

- Équipement de sérigraphie automatique en ligne
- Année : 2014
- Dimensions : 1314 x 1601 x 1486 mm
- Poids : 760 Kg
- Dimensions maximum des cartes : 610 x 508,5 mm
- Dimensions minimum des cartes : 50 x 40,5 mm
- Épaisseur des cartes : 0.2 à 6 mm
- Nettoyage humide avec aspiration modèle " Blue Unit " programmable (pompe incluse)
- Système d'alignement à caméra digital graphite
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage contrôlée par logiciel : 0 - 20 Kg
- Vitesse de raclage : 2 - 300 mm/sec.
- Un jeu de raclettes inox (longueur à définir)
- Caméra Hawkeye 750 avec option 2D
- Sens de convoyage configurable
- Taille maximale de l’écran : 736 x 736 mm (29 x 29 pouces)
- Option "long board" pour cartes de 610 mm
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP09SP08
- Options soft activées:
* 620mm Boards
* Advanced Board Inspection
* Automatic Fiducial Setup
* Basic Stencil Inspection.
* Networking
* QC Calc
- Écran pour interface opérateur
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 8 bars
- Conforme aux normes CE

SMT - Four de refusion type Quattro Peak L Plus N2
Équipement d'occasion reconditionné

- Année : 2009 - Réhabilité en 2019
- Système d'inertage sous azote
- Dimensions (L x l x H) : 6714 x 1435 x 1765 mm
- Poids : 3000 KG
- Hauteur de convoyage : 830 - 1030 mm +/- 20 mm

- Transfert de chaleur : 100% par convection forcée
- Ouverture voute motorisée par vérins électrique avec sécurité ouverture
- Longueur zone de process : 5919 mm
- Longueur totale de la zone de chauffe : 4167 mm
- Longueur zone de chauffe active : 3630,5 mm
. 5 zones de préchauffage (haut/bas) / 3 zones de refusion (haut/bas)
. Température préchauffage max. : 300°C
. Température refusion max. : 350°C
- Longueur de zone de refroidissement : 2225,5 mm
. 3 zones de refroidissement (haut)
. Système de refroidissement par groupe froid intégré

- Convoyeur à chaînes
. Ajustement écartement automatique
. Graissage automatique
. Sens de convoyage : Gauche vers Droite
. Largeur de passage utile : 60 - 510 mm
. Longueur picots porte cartes : 3 mm
. Hauteur max. de passage dessus/dessous cartes : 30 mm
. Vitesse convoyeur : 0,2 - 3 m/min.

- Support anti-flambage par chaine à supports trapézoïdaux
. Graissage automatique
. Ajustement écartement et hauteur automatique

- Options :
. Contrôle et gestion vitesse moteurs convection
. Comptage de cartes
. Refroidissement accéléré pour changement de profil rapide
. Gestion et contrôle intelligent d'apport d'azote via Soft et sonde Lambda
. Système de piégeage des flux en entrée
. Système de piégeage des flux par pyrolyse dans la zone de process (système ABS SMT)
. Système de piégeage des flux multizones au refroidissement via filtres interchangeables
. Données de gestion graphique
. Démarrage progressif (limitation de puissance au démarrage)

- PC industriel SIGMATEK
- Interface opérateur par écran couleur tactile 15'' sur potence articulée

- Extraction : 1 x Ø 153 mm avec registre
- Extractions max. : 1 x 800 m3/h
- Alimentation azote : 8 bars
. Consommation azote : 9 à 13 m3/h
- Alimentation électrique : 400 Volts (3P+N+T) / 135 A / 90 KW
. Consommation en fonctionnement : ≃ 12 KW/h
- Colonne lumineuse 3 couleurs avec buzzer
- 2 arrêts urgences face avant
- Sectionneur principal sur l'arrière
- Couleur : RAL 7035 ESD
- Communication SMEMA
- Conforme aux normes CE

Vague sélective ZIPA-TEK 460
Équipement d'occasion reconditionné

- Année 2005
- Machine stand alone
- Chargement et déchargement latéral
- Livrée avec 2 cadres de soudage
- Dimensions utiles : 460 x 460 mm.
- Fluxeur à spray
- 1 Pot de soudage titane ROHS avec injection d’azote
• Buse sélective simple jet
Livré avec 3 buses
• Capacité soudure environ 25 kg
• Puissance 1.500 W
- 1 Cassette préchauffage IR
- Software inclus via Siemens S7 sous Windows XP
• Jusqu’à 100 programmes
- Documentation et schémas
- Dimensions :
• Longueur : 1500 mm
• Largeur : 1400 mm
• Hauteur : 1600 mm
- Poids : 360 kg (sans soudure)
- Alimentation électrique : 400 Volts (3P + N + T)
- Puissance : 12 KW
- Alimentation air : 6 bars
- Alimentation azote : 6 bars
- Aspiration : 150 m3/h (Ø 100 mm)

Équipement de sérigraphie en ligne d'occasion reconditionné

- Année : 2015
- Dimensions : 2700 x 2050 x 1450 mm (L x l x H)
- Châssis acier mécanosoudé
- Poids : 1430 Kg
- Dimensions des écrans :
. Min. : 584 x 584 mm
. Max. : 800 x 1200 mm
- Formats d'impression :
. Min. : 200 x 50 mm
. Simple cycle : 508 x 508 mm
. Double cycle : 500 x 300 mm
. Triple cycle : 1500 x 200 mm (3 segments de 500 x 200 mm)
- Épaisseur des cartes : 0,8 à 2,5 mm
- Répétabilité d'alignement : +/- 12,5 µm à 6 Sigma
- Sens de convoyage : gauche vers groite
- Hauteur de convoyage : 950 mm +/- 25 mm
- Vitesse de raclage : 9 - 300 mm/s
- Pression de raclage contrôlée et asservit par système iQUESS : 25 - 240 N +/-5%
- 1 jeu de raclettes inox (longueur à définir)
- Inspection crème à braser 2,5 D
- Système de vérification et traçabilité
- Système oscillant à aspiration de nettoyage d'écran
- Système d'alignement automatique par vison EKRA type EVA
- Climatiseur et contrôle de température
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows, écran tactile et intuitive avec interface opérateur SIMPLEX
- Colonne lumineuse 3 couleurs
- 1 arrêt d'urgence face avant et 1 face arrière
- Alimentation électrique : 400 Volts (3P+N+T) - 16 A - 2 Kw
- Alimentation air : 6 - 10 bars
- Conforme aux normes CE

Vague SEHO Powerwave 8440 / 4.0 F - ROHS

- Année : 2009
- Dimensions :
Longueur : 4140 mm
Largeur : 1306 mm
Hauteur : 1600 mm
- Sens de passage : gauche vers droite
- Largeur de passage : 100 - 400 mm
- Hauteur composants max : 140 mm
- Fluxeur spray
Équipé convoyeur à rouleaux sur la zone de fluxage et de préchauffe
- Convoyeur à doigts pour cadres ou cartes au niveau de la zone de soudage
Vitesse convoyeur : 0.5 - 2.5 m / min
- Préchauffage à tunnel
Longueur préchauffage : 1800 mm
Nombres de zones : 5 - 1 convection (bottom) - 2 résistives (top + bottom)- 2 quartzs (bottom)
- 1 pot double vague ROHS
Capacité soudure : 340 Kg
1 buse CMS à 4 rangées de trous 400 mm
1 buse laminaire
Pot extractible sur l'arrière
- Gestion par automate
- Système pilotage PC
- Écran interface visuel, clavier et souris sur bras articulé
- 4 arrêts d'urgence
- Colonne lumineuse 3 couleurs
- Alimentation électrique : 400 Volts / 45KVA
- Alimentation air : 6 bars
- Extraction : 3 x 1350 m3 / h

SOLTEC - Four de refusion 7038 type 730N ROHS
Equipement d’occasion reconditionné en 2019

- Année : 2005 - S/N : 0507775101
- Dimensions (L x l x H) : 4698 x 1600 x 1420 mm
- Poids : 2500 KG
- Convoyeur à chaînes
. Écartement motorisé
. Longueur picots support cartes : 5 mm
. Graissage automatique
- Système de supportage central à chaîne
. Réglable en position motorisé et escamotable
. Graissage automatique
- Largeur de passage : 50 à 508 mm
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2485 mm
. 7 zones supérieures / 7 zones inférieures
- Température maximum : 350°C
- Longueur de refroidissement : 1065 mm
. 3 zones supérieures / 3 zones inférieures
- Alimentation eau refroidissement : échangeur air / eau interne
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation puissance de chauffe au démarrage
- Ouverture voûte assistée par vérins électrique
- PC, clavier et souris - Software sous Windows XP
- Écran pour interface opérateur et supervision
- Colonne lumineuse 3 couleurs avec buzzer / 4 arrêts urgence
- Alimentation électrique : 400 Volts (3P+N+T) / Puissance : 56 KVA
- Communication SMEMA 2
- Alimentation azote : 6 bars
- Aspiration : 1 sortie Ø 165 mm - 250 m3 / heure
- Couleur : RAL 9002 et 7036
- Conforme aux normes CE

Vague SEHO type 8140 PCS
Equipement d’occasion reconditionné

- Année : 2006
- Dimensions :
. Longueur : 3740 mm
. Largeur : 1095 mm
. Hauteur : 1540 mm
- Convoyeur à bandes pour cadres
. Largeur cadre : 500 mm
. Livrée sans cadre
. Vitesse : 0,4 – 2,0 m/mn
- Fluxeur spray
. Indicateur de débit et contrôle de niveau
- Préchauffage à tunnel
. 2 IR
. 1 convection
. 1 quartz
. Puissance : 29 Kw
. Longueur : 1500 mm
- Bain d’étain ROHS
. Capacité soudure : 400 Kg
. Kit azote
. Puissance : 8,9 Kw
. Extraction : manuel
. Rallonge pour extraction
- Double vague
. Largeur de passage : 400 mm
- Refroidissement
. Haut et bas par air pulsée en sortie
. Longueur : 500 mm
- Commande et interface sur potence articulée
- 2 arrêts urgence
- Colonne lumineuse 2 couleurs
- Alimentation électrique : 400 Volts (3P + N + T)
- Alimentation air ou azote : 6 bars
- Couleur : RAL 9002 et aluminium

Vague sélective ZIPA-TEC 250

Équipement d'occasion reconditionné

- Année 2006
- Machine stand alone
- Chargement et déchargement latéral
- Livrée avec 1 cadre de soudage
- Dimensions utiles : 250 x 250 mm.
- Fluxeur à spray
- Pot de soudage (lead free) avec injection d’azote
• Capacité soudure environ 25 kg
• Puissance 1.500 W
- 1 Cassette préchauffage IR
- Software inclus via Siemens S7 sous Windows XP
• Jusqu’à 100 programmes
- Documentation et schémas
- Dimensions : 1200 x 900 x 1800 mm
- Poids : 310 kg (sans soudure)
- Alimentation électrique : 400 Volts (3P + N + T)
- Puissance : 5 Kw
- Alimentation air : 6 bars
- Alimentation azote : 6 bars (consommation jusqu’à 3 m3/h)
- Aspiration : 150 m3/h (Ø 100 mm)

- Option : poste de chargement et déchargement manuel
- Option : 2ème cassette préchauffage IR

Vague sélective SOLTEC Modèle 6748
Machine de soudage sélectif en ligne

- Année : 2003
- Dimensions :
. Longueur : 2400 mm
. Largeur : 2100 mm
. Hauteur : 2000 mm
- Poids : 2510 Kg
- Sens de passage : gauche vers droite
- Hauteur convoyage : 900 mm +/- 50 mm
- Convoyeur à chaine
. Doigts porteur 3 mm
. Option pass-thru
- Dimensions des cartes max : 410 x 410 mm
- Poids des cartes max : 5 Kg
- Fluxeur spray -Tête de fluxage HD
- 1 zone de préchauffage quartz
. Puissance : 9 Kw
- Un pot au plomb 45 Kg azoté avec alimentation automatique d'alliage
- Un pot au sans plomb ROHS 40 Kg azoté avec alimentation automatique d'alliage
- PC et software sous Windows XP
- Écran, clavier et souris sur bras articulé
- Alimentation électrique : 400 Volts
- Alimentation azote : 6 bars
. Consommation : 120 L/min
- Aspiration : 250 m3/h (Ø 150 mm)
- Certification CE

NUTEK - Marquage laser type LMC2100HE
Équipement d'occasion reconditionné

- Année : 2009
- Dimensions extérieures (L x l x H) : 1000 x 1635 x 1555 mm
- Poids : 450 Kg
- Type laser : 10 Watt CO2
- Catégorie laser : Class 4
- Classe de protection : Class 1
- Zone de marquage : 70 x 70 mm par position / 508 x 508 mm au total
- Vitesse de marquage maximum : 225 caractères / seconde
- Type de code barre : tous types & code 2D
- Type de convoyeur : largeur de courroies 3 mm ESD
- Vitesse de convoyeur : 0 - 12 m / min
- Largueur de convoyeur : automatique
- Largeur carte utile : 65 - 508 mm
- Longueur carte utile : 80 - 508 mm
- Interface informatique : Windows NT 4.0
- Sens de convoyage : gauche vers droite
- Option : Pass-throu
- Communication : SMEMA 2
- Couleur : RAL 7044
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 5 bar
- Conforme aux normes CE

Vague sélective ZIPA-TEC 250
Équipement d'occasion reconditionné

- Année 2006
- Machine stand alone
- Chargement et déchargement latéral
- Livrée avec 1 cadre de soudage
- Dimensions utiles : 250 x 250 mm.
- Fluxeur à spray
- Pot de soudage (lead free) avec injection d’azote
• Capacité soudure environ 25 kg
• Puissance 1.500 W
- 1 Cassette préchauffage IR
- Software inclus via Siemens S7 sous Windows XP
• Jusqu’à 100 programmes
- Documentation et schémas
- Dimensions : 1200 x 900 x 1800 mm
- Poids : 310 kg (sans soudure)
- Alimentation électrique : 400 Volts (3P + N + T)
- Puissance : 5 Kw
- Alimentation air : 6 bars
- Alimentation azote : 6 bars (consommation jusqu’à 3 m3/h)
- Aspiration : 150 m3/h (Ø 100 mm)

- Option : poste de chargement et déchargement manuel
- Option : 2ème cassette préchauffage IR

Machine de nettoyage pour écrans, pochoirs, raclettes, cartes en défaut de sérigraphie.
Équipement d'occasion reconditionné.

- Année : 2016
- Dimensions : 1765 x 870 x 2140 mm (L x l x H)
- Poids : 650 Kg
- Châssis et carters acier inoxydable
- Lavage, rinçage et séchage automatique
- Dimensions max. pochoirs ou écrans : 800 x 800 mm (L x l)
- Interface programmation par écran tactile Beijer Electronics
- Cuve de traitement hermétique
. Dimensions : 1300 x 400 x 1300 mm (L x l x H)
. 1 porte à ouverture sécurisé
- 2 bras de pulvérisation rotatifs en boucle fermée
- 1 pompe centrifuge pour nettoyage
- 1 pompe centrifuge pour rinçage
- 1 réservoir alimentation produit de nettoyage
- 1 réservoir alimentation produit de rinçage
- 1 filtre 20 µm sur circuit de nettoyage
- 1 filtre 10 µm sur circuit de rinçage
- 1 pompe extérieure pour remplissage
- Système de séchage sous air chaud
- Valve d'extraction d'air
- 1 sortie Ø 160 mm pour extraction d'air (500 m3/heure)
- Gestion par automate Mitsubishi FX3G-40M
- 1 bouton voyant mise sous tension
- 1 bouton voyant départ cycle
- Sectionneur face avant
- Alimentation air : 6 bars
- Alimentation électrique : 400 Volts (3P+N+T)

MB TECH - Machine de nettoyage type MC200
Équipement de nettoyage pour cadres de vague d'occasion reconditionné

- Année 2015
- Chargement et déchargement ergonomique
- Jets sous pression sur 3 directions pour éviter les effets d'ombres
- Process base aqueuse en boucle fermée
- Pas de rinçage à l'eau
- Pas d'air comprimée
- Séchage rapide par air chaud
- Bac de rétention
- Extraction : 1 sortie Ø 90 mm

- Dimensions (L x l x H) : 1500 x 1000 x 1300 mm
- Poids à vide : 150 Kg
- Alimentation électrique : 400 Volts (3P+N+T)

Cuve de lavage inox
- Volume : 80 litres
- 1 pompe centrifuge
- 1 filtre à particule
- 1 panier
. Ø : 750 mm
. Hauteur : 600 mm
. Charge maximum : 300 Kg

- Temps de cycle moyen :
. 10 minutes lavage
. 10 minutes séchage

BTU - Four de refusion type Pyramax 98N ROHS
Équipement d'occasion reconditionné

- Année : 2004

- Dimensions :
• Longueur : 4540 mm
• Largeur : 1524 mm
• Hauteur : 1530 mm

- Convoyeur à chaînes
• Écartement motorisé ajustable par soft
• Longueur picots porte cartes : 5 mm
• Graissage automatique
• Largeur de passage : 51 - 457 mm

- Système de supportage central à chaîne
• Réglable en largeur et escamotable par soft
• Graissage automatique

- Vitesse convoyeur : de 25 à 152 cm/min
- Sens convoyage : Droite vers Gauche ou Gauche vers Droite

- Longueur de chauffe : 2500 mm
• 7 zones supérieures
• 7 zones inférieures
- Température maximum : 350°C

- Longueur de refroidissement : 600 mm

- Piège à flux
- Alimentation eau pour piège à flux et refroidissement :
• Groupe froid interne avec échangeur à air

- Fonctionnement sous air ou sous azote

- Barrière gazeuse :
• Entrée : 450 mm / Sortie : 450 mm

- Contrôle de température en boucle fermée
- Pression de convection et refroidissement réglable
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture voûte assistée par vérins électrique

- PC et Software sous Windows
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Alimentation air ou azote : 6 bars
- Aspiration : 2 sorties Ø 130 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

EUROPLACER - Xpress 10 rétrofité 15
Robot de placement CMS d'occasion reconditionné

- Année 2004
- Compteur: 52.530 heures
- Tête 8 buses
- 1 chargeur automatique 24 buses
- Système 3DPS compensation automatique de hauteur de report
- Système de recentrage Full-Vision par caméra numérique sans contact
- Dimensions max. des cartes : 500 mm x 400 mm
- Type de boitiers : du 0402 jusqu’au boitier 50 x 50 mm, hauteur max. 12mm
- Vitesse maximale théorique: 10.000 composants / heure
- Software sous Windows XP
- Version RC5.15
- 2 accroches trolleys (66 positions feeders 8mm)
- 1 support fixe 6 feeders
- Alimentation électrique : 400 Volts (3P + N + T)
- Alimentation air : 6 bars
- RAL 9002

DEK - 265 Horizon
Équipement d'occasion reconditionné

- Année 2000
- Machine de sérigraphie automatique en ligne
- Dimensions : 1314 x 1325 x 1592 mm
- Poids : 800 Kg
- Dimension maximum des cartes : 510 x 508 mm
- Dimension minimum des cartes : 40 x 50 mm
- Épaisseur des cartes : 0,2 à 6 mm
- Nettoyage humide avec aspiration modèle externe
- Système d'alignement par caméra
- Système vision COGNEX 8100 Caméra verte Davin Optronics 2D
- Outillage axe Z par pions de support à embase magnétique
- Pression de racle contrôlée par logiciel : 0 - 20 Kg
- Vitesse de raclage : 2 - 150 mm/sec
- Sens de convoyage configurable
- Taille maxi écran : 736 x 736 mm (29 x 29 pouces)
• Adaptateur 23 pouces en option
- 1 jeu de raclettes inox (2 lames + 2 supports)
• Longueur à définir
- Communication SMEMA
- 1 cordon SMEMA
- Compatible écrans auto-tendeur avec adaptateurs (non fournis)
- PC sous Windows NT
- Écran pour interface opérateur sur bras pivotant
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 8 bars
- Couleur : RAL 1015
- Conforme aux normes CE

Équipement d'occasion reconditionné

- Année: 2015
- Dimensions : 2000 x 1300 x 2000 mm (L x l x H)
- Poids : 300 Kg
- Largeur de carte utile : 380 mm
- Longueur de carte : jusqu'à 1500 mm
- Ajustement électrique largeur convoyeur
- Sens de convoyage : gauche vers droite
- Convoyeur à bandes
- Hauteur de convoyage : 950 mm +/- 50 mm
- Préhension des cartes par ventouses :
. Réglage positions ventouses manuel
. 1 tête de préhension pour carte longueur 800 mm
. 1 tête de préhension pour carte longueur 1500 mm
- Chargement des cartes par l'arrière sur tiroir à sécurité ouverture
- 1 bouton sur l'arrière demande ouverture
- 1 double porte à ouverture sécurisée à l'avant de la machine
- Gestion par automate SIEMENS
- Interface opérateur SIEMENS SIMATIC PANEL
- 1 arrêt d'urgence face avant et 1 à l'arrière
- Sectionneur en face avant
- Bouton réarmement face avant
- Colonne lumineuse 3 couleurs
- Communication SMEMA 2
- 1 cordon SMEMA
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
- Couleur : RAL 7032
