Équipement de sérigraphie automatique en ligne
Matériel d'occasion, réhabilité en 2024

- Année : 2018
- Dimensions (L x l x H) : 1130 x 1760 x 1370 mm
- Sérigraphie haute vitesse
* Temps de cycle : 8 secondes
- Dimensions des cartes : 510 x 460 mm (sur écran 29 pouces)
- Dimension des cartes : 440 x 350 mm (sur écran 23 pouces avec option clamp extension incluse)
- Taille du pochoir : 29 x 29 pouces
- Monoracle pivotante avec un ajustement de 45 à 65°
- Table aluminium amovible à trous
* Pas 9 mm avec colonnes support
- Livré avec 1 racle + support :
* Largeur 440 mm
- Maintien du pochoir par aspiration empêchant toute déformation du clinquant
- Système SPI intégré (inspection 2D)
- Contrôle par laser de la largeur de pâte restante sur le pochoir
- Système d'aspiration du clinquant (pour éviter l'effet de vague)
- Nettoyage humide avec aspiration : largeur 440 mm
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 4,5 bars

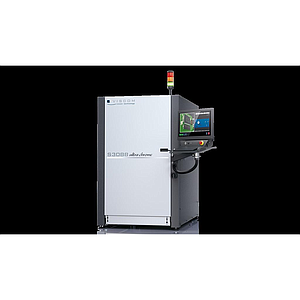

AOI 3D S3088 ultra chrome

- Année: 2019
- Nombre d'heures de fonctionnement: 17 000
- 3D sensor technology:
* Résolution Z: 0.5 micro mètre
* Z-range: up to 30 mm
- Caméra à vision inclinée: 4 mega pixels
- Caméra orthogonale:
* Résolution:10 micro mètres
* Champs de Vision: 50 mm x 50 mm
- Vitesse d'inspection: jusqu'à 65 cm²/s
- Logiciel: Viscom vVision/EasyPro
- Système d'exploitation: Windows
- Convoyeur:
* Convoyeur simple
* Dimensions max du PCB: 508 mm x 508 mm
* Hauteur de convoyage: 850 mm to 950 mm
* Adjustement automatique de la largeur de convoyage
* Clampage pneumatique des cartes
* Dégagement supérieur: 50 mm
* Dégagement inférieur: 45 mm
- Interface Smema
- Puissance électrique: 400 V 3-Ph, 8 amps
- Air comprimé: 6 bars
- Dimensions: l 994 mm x p 1349 mm x H 1565 mm
- Poids: 720 Kg

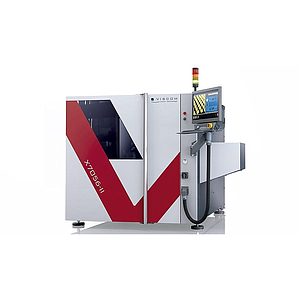

Machine X-RAY + AOI 3D X7056-II

- Année de mise en service : 2023
- Heures de fonctionnement : 1500
- X-Ray:
* Tube rayons X fermé
* Tension: 60 - 130 KV
* Intensité: 50 - 300 micro ampères
* Détecteur: a écran plat (FPD), niveau de gris 14 bits
* Résolution: 6 - 30 micro mètre / pixel (selon configuration)
- AOI:
* XM camera technology - Caméra orthogonale:
* Champs de vision: 23 mm x 23 mm
* Résolution: 4.5 micro mètre
* Type de caméra: jusqu'à 9 méga pixels
- Dimension des PCB : largeur 350 mm x longueur 450 mm
- Ajustement automatique de la largeur via le soft
- Clampage pneumatique des PCB
- hauteur de convoyage: 850 mm à 980 mm
- Hauteur maximale sous caméra : 25 mm
- Hauteur maximale sous PCB : 50 mm
- Vitesse d'inspection AOI: jusqu'à 65 cm² / s
- Vitesse d'inspection X-Ray: variable
- Système d'exploitation sous Windows
- Soft : Viscom vVision/EasyPro
- 3 phases / 400 V / 50 Hz, 8 A
- Dimensions machine (L x P x H) : 1493 x 1631 x 2251 mm
- Poids : 2245 Kg

Équipement neuf

- Année : 2020
- Dimensions (L x l x H) : 500 x 830 x 1250 mm
- 1 segment à vitesse variable : 1 à 12 m/min.
- Courroies plates ESD
. Bandes porteuses 3 mm de large
- Ajustement largeur réglable par manivelle en face avant
- Sens de convoyage : gauche vers droite
- Largeur de passage utile : 50 à 460 mm
- Longueur de passage utile : 50 à 500 mm
- Poids des cartes max : 3 Kg
- Épaisseur des cartes : 0,6 à 6 mm
- Hauteur de convoyage : 900 mm +/- 50 mm
. 4 pieds réglables
- Gestion par automate Mitsubishi
- Interface et commandes opérateur en face avant
- Gestion par automate Mitsubishi
- 2 capteurs détection cartes Omron
. 1 en entrée et 1 en sortie pour inspection
- Communication SMEMA 2
- 2 cordons communication
- 1 arrêt d'urgence
- 1 sectionneur
- 1 bouton poussoir à voyant mode inspection
- 1 bouton poussoir à voyant pour validation après inspection
- Alimentation électrique : 230 Volts (1P+N+T)
- Documentations
- Conforme aux normes CE
- Couleur : RAL 9010 ESD

Équipement neuf

- Année : 2020
- Dimensions (L x l x H) : 1000 x 830 x 1250 mm
- 1 segment à vitesse variable : 1 à 12 m/min.
- Courroies plates ESD
. Bandes porteuses 3 mm de large
- Ajustement largeur réglable par manivelle en face avant
- Sens de convoyage : gauche vers droite
- Largeur de passage utile : 50 à 460 mm
- Longueur de passage utile : 50 à 500 mm
- Poids des cartes max : 3 Kg
- Épaisseur des cartes : 0,6 à 6 mm
- Hauteur de convoyage : 900 mm +/- 50 mm
. 4 pieds réglables
- Gestion par automate Mitsubishi
- Interface et commandes opérateur en face avant
- Gestion par automate Mitsubishi
- 3 capteurs détection cartes Omron
. 1 en entrée, 1 au milieu pour inspection et 1 en sortie
- Communication SMEMA 2
- 2 cordons communication
- 1 arrêt d'urgence
- 1 sectionneur
- 1 bouton poussoir à voyant mode inspection
- 1 bouton poussoir à voyant pour validation après inspection
- Alimentation électrique : 230 Volts (1P+N+T)
- Documentations
- Conforme aux normes CE
- Couleur : RAL 9010 ESD

VANSTRON – Chargeur de ligne 3 racks Model SL-460L-E
Multi All Size Magazine Loader
Équipement neuf

- Année : 2021
- Dimensions (L x P x H) : 1800 x 1020 x 1650 mm
- Sens de convoyage : gauche vers droite
- Largeur de passage utile : 50 à 460 mm
- Longueur de passage utile : 50 à 535 mm
- Dimensions minimum des racks : 355 x 320 x 563 mm
- Dimensions maximum des racks : 535 x 530 x 563 mm
- Poids des racks max : 100 Kg
- Réglage pour sélection du pas : 10 à 80 mm
- Hauteur max des composants sur cartes : 50 mm
- Hauteur max des composants sous cartes : 25 mm
- Poids des cartes max : 3 Kg
- Épaisseur des cartes : 0,6 à 6 mm
- Vitesse rapide sur ascenseur
- Ajustement largeur convoyeur rack par manivelle
- Positionnement du vérin pousseur motorisé
- Hauteur de convoyage : 900 mm +/- 50 mm
- Gestion par automate Mitsubishi
- Capteurs de présence cartes et racks Omron
- Interface opérateur par écran tactile
. Mode automatique et manuel
- Communication SMEMA 2 - 1 cordon de communication
- 1 sectionneur - 1 arrêt d'urgence
- Colonne lumineuse 3 couleurs avec buzzer
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Documentations - Conforme aux normes CE
- Couleur : RAL 9002

VANSTRON – Chargeur de ligne 3 racks Model SL-460LS-E
Single All Size Magazine Loader
Equipement neuf

- Année : 2021
- Dimensions (L x P x H) : 1335 x 1710 x 1650 mm
- Sens de convoyage : gauche vers droite
- Largeur de passage utile : 50 à 460 mm
- Longueur de passage utile : 50 à 535 mm
- Dimensions minimum des racks : 355 x 320 x 563 mm
- Dimensions maximum des racks : 535 x 530 x 570 mm
- Poids des racks max : 100 Kg
- Chargement et déchargement des racks par l'arrière
- Réglage pour sélection du pas : 10 à 80 mm
- Hauteur max des composants sur cartes : 50 mm
- Hauteur max des composants sous cartes : 25 mm
- Poids des cartes max : 3 Kg
- Épaisseur des cartes : 0,6 à 6 mm
- Ajustement largeur convoyeur rack motorisé
- Positionnement du vérin pousseur motorisé
- Hauteur de convoyage : 900 mm +/- 50 mm
- Gestion par automate Mitsubishi
- Capteurs de présence cartes et racks Omron
- Interface opérateur par écran tactile
. Mode automatique et manuel
- Communication SMEMA 2 - 1 cordon de communication
- 1 sectionneur - 1 arrêt d'urgence
- Colonne lumineuse 3 couleurs avec buzzer
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Documentations - Conforme aux normes CE
- Couleur : RAL 9002

VAGUES SERVICES - Vague à souder type PACIFIQUE 5.TI ROHS
Équipement d'occasion reconditionné

- Année 2006
- N° de série : P5.02TI
- Dimensions (L x l x H) : 2400 x 1580 x 1600 mm
- Largeur de passage max : 500 mm
- Poids : 2100 Kg

- Fluxeur spray à balayage
. Contrôle de la zone à traiter
. Bac inox porte bidon de flux
. Contrôle et détection du flux dans bidon

- Convoyeur à chaines inox pour cadres
. Tendeurs de chaines automatique
. Élévation pneumatique du convoyeur pour sortie pot
. Extension entrée convoyeur de 210 mm pour entrée cartes
. Extension sortie convoyeur de 410 mm pour sortie cartes

- Préchauffage quartz à tunnel
. Nombre de zone : 3
. Puissance de chaque zone : 4 KW
. Longueur préchauffage : 1000 mm
. Puissance totale : 12 KW
. Protection par vitrocéramique

- Pot titane capacité soudure : 400 Kg
. Puissance : 12 KW
.1 buse CMS titane multi-jets 4 rangées 440 mm de large
.1 buse laminaire titane 440 mm de large
. 1 panier à scories titane
. Contrôle niveau d'étain
. Sortie pot manuel sur chaine arrière
. Refroidissement sous air roulements axes
. Pré-équipé azote

- Gestion par automate Télémécanique Modicon TSX Micro
. Pupitre commande opérateur type Magelis
- Gestion température bain par régulateur WEST 6100+

- 2 arrêts d’urgence
- Sectionneur principale
- Colonne lumineuse 3 couleurs avec buzzer
- 2 extractions Ø 160 mm
- Alimentation électrique : 400 Volts (3P + T)
- Alimentation air : 6 bars
- Puissance : 25 KVA
- Couleur : RAL 9002
- Conforme aux normes CE
- Documentations

- Convoyeur d'entrée cadres à avance manuelle
. Structure profilés aluminium
. Longueur : 1250 mm

- Convoyeur de sortie gravitaire pour cadre
. Structure profilés aluminium
. Longueur : 1500 mm

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2011 - S/N : 231078
- Dimensions (L x l x H) : 1000 x 1300 x 1450 mm
- Poids : 500 Kg
- Dimensions maximales des cartes (L x l) : 450 x 400 mm
- Dimensions minimum des cartes (L x l) : 50 x 50 mm
- Epaisseur des cartes : 0,4 à 5 mm
- Poids des cartes max. : 1 Kg
- Ajustement largeur convoyeur automatique
- Convoyeur à courroies rondes 3 mm
- Nettoyage humide avec aspiration
- Système d'alignement automatique par caméra
- Répétabilité : 20 μm @ 6 Sigma 2 cpk
- Pression de raclage ajustable : 1 - 20 Kg
- Types de lame : métallique ou polyuréthane
- Sens de convoyage programmable :
. Gauche-Droite / Droite-Gauche / Droite-Droite / Gauche-Gauche
- Taille de l’écran : 584 x 584 mm (23'' x 23'')
- Chargement et déchargement écran automatique
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP
- Écran pour interface opérateur avec clavier & trackball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE

SPEED PRINT - Sérigraphie AVI200

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2007 / S/N: 105
- Dimensions : 1008 x 1275 x 2081 mm (avec colonne lumineuse)
- Poids : 500 Kg
- Dimensions maximales des cartes : 450 x 400 mm
- Dimensions minimum des cartes : 25 x 50 mm
- Épaisseur des cartes : 0.4 à 5 mm
- Nettoyage humide avec aspiration (pompe incluse)
- Système d'alignement par caméra analogique (mires automatiques)
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage ajustable: 1 - 20 Kg
- Vitesse de raclage : 5 - 520 mm/sec
- Fourniture de 10 colonnettes magnétiques
- Un jeu de raclettes inox largeur 320 mm
- Sens de convoyage: gauche vers droite
- Taille maximale de l’écran : 584 x 584 mm (23 x 23 pouces)
- Support de cadre réglable en largeur
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Soft version : V6.5.4
- Écran pour interface opérateur avec clavier & track ball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
- Fourniture de la documentation constructeur

SMT - Four de refusion type Quattro Peak L N2
Equipement d'occasion reconditionné en 2023

Année : 2007
N° de série : 1337-611-0407

- Four équipé système inertage azote
- Dimensions (L x l x H) : 5456 x 1385 x 1625 mm
- Poids : 2500 Kg
- Transfert de chaleur : 100% par convection forcée
- Ouverture voute par vérins électrique avec sécurité ouverture
- Longueur zone de process : 4925 mm
- Longueur du tunnel de chauffe : 3439 mm
- Longueur zone de convection active : 3011 mm
. 6 zones de chauffe (haut/bas)
. Température préchauffage max. : 300°C
. Température refusion max. : 350°C
- Temps de stabilisation à température : ≃ 30 min.
- Longueur zone de refroidissement : 1752 mm
. 2 zones de refroidissement haut
. Échangeur interne pour refroidissement

- Convoyeur à chaînes à picots
. Longueur picots porte cartes : 3 mm
. Ajustement écartement largeur automatique
. Graissage automatique
. Sens de convoyage : Gauche vers Droite
. Largeur de passage utile : 10 - 460 mm
. Hauteur de passage dessus/dessous cartes : 30 mm
. Vitesse convoyeur : 0,2 - 3 m/min.

- Support anti-flambage par chaine à supports trapézoïdaux
. Graissage automatique
. Ajustement écartement largeur et hauteur automatique

- PC industriel SIGMATEK
- Interface opérateur : écran couleur tactile 15'' sur potence articulée

- Extraction : 1 x Ø 153 mm
- Extraction max. : 1 x 800 m3/h
- Alimentation air ou azote : 8 bars
. Consommation azote en production : 9 à 13 m3/h
- Alimentation électrique : 400 Volts (3P+N+T) / 110 A / 75 KW
. Consommation en fonctionnement : ≃ 12 KW/h
- Colonne lumineuse 3 couleurs avec buzzer
- 2 arrêts urgences face avant
- Sectionneur principal sur l'arrière
- Couleur : RAL 7035 ESD
- Communication SMEMA 2
- Conforme aux normes CE

Convoyeur d'angle SEREMAP :
- longueur 600mm
- largeur de carte de 360mm
- smema
- 1 cordon

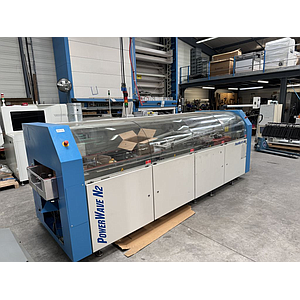

- S/N 15111295997 / Année 2015 - Réhabilitée en 2025
- Dimensions : L 4400 mm x l 1625 mm x H 1410 mm / Poids à vide: 1500 Kg
- Vague full tunnel inertée
- Dimensions des cadres: Long. 500 mm x larg. 400 mm

- Système de convoyage gauche vers droite:
=> à rouleaux libres pour cadres sur les zones de fluxage & préchauffage
=> à doigts en L & V sur la zone de process (au dessus du pot)

* Largeur de passage fixe: 400 mm
* Vitesse de convoyage: 0.5 - 2.5 m/min
* Hauteur de convoyage: 940 mm
* Hauteur composants max : 90 mm (?)

- Zone de fluxage:
* Fluxeur spray ATS piloté par servo-moteur
* Réglage du débit via le soft
* Remplissage automatique du système par pompe électrique

Zone de préchauffe:
* Préchauffage à tunnel / Longueur préchauffage : 1800 mm
* Nombres de zones : 6 - Largeur 300 mm
* 1 x convection (bottom) - 1 x 10.0 KW
* 4 x IR (bottom )- 3 x 3.0 KW
* 1 x quartz (bottom) -1 x 3.75 KW

- Zone de soudage:
* 1 pot ROHS
* Acier carbone traité céramique
* largeur de buse: 450 mm
* Capacité soudure : 620 Kg (lead freed)
* Puissance électrique: 9.0 KW
* 1 buse CMS EnergyWave 45
* 1 buse laminaire Delta
* Pot extractible sur l'arrière via moteur
* Contrôle du niveau d'alliage dans le pot
* Ajout automatique d'alliage (barres de 1 à 2 Kg)

- Cadres de soudage: en option

- Gestion par automate
- Interface SMEMA
- Gestion automatique des extractions de fumée
- Système pilotage par automate PCS-747 (écran tactile)
- Écran interface sur bras articulé PCS-747
- Arrêts d'urgence
- Colonne lumineuse 3 couleurs avec alarme sonore

- Utilités:
* Alimentation électrique : 400 Volts / 3PH - 37KW
- Consommation en fonctionnement: 9KW
* Alimentation azote: 6 bars / 12 à 15 m3/heure
- Alimentation air : 6 bars
- Extraction : Diam. 200 mm / 1000 m3/heure
